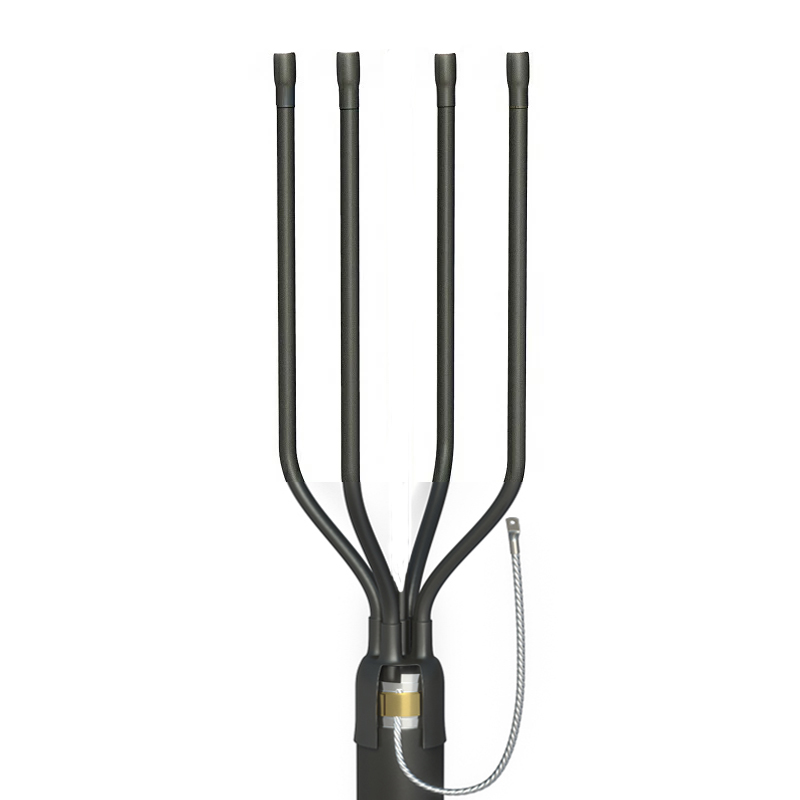

Кабельная Муфта 4 КВ(Н)Тп-1 (25-50) без наконечников ZKabel (Бумага)
Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 1 кВ
Назначение:
Термоусаживаемая концевая муфта 4 КВ(Н)Тп 1 предназначена для оконцевания 4-х жильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ.
Муфта 4 КВ(Н)Тп 1 устанавливается в помещениях всех категорий влажности и на открытом воздухе.
Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температурах.
Комплект муфты универсален и подходит для установки как наконечников под опрессовку, так и наконечников со срывными болтами.
Особенности конструкции муфты:
- Муфта включает непаяный комплект заземления.
- Применение маслостойких жильных трубок и маслостойкой перчатки обеспечивает долгосрочность эксплуатации на кабель с бумажной маслопропитанной изоляцией.
В состав муфты 4 КВ(Н)Тп 1 входит непаяный комплект заземления:
- Пружина ППД,
- Контактная пластина (терка),
- Провод заземления.
| Наименование | Количество | |
|---|---|---|
|
Трубка жильная - 0.8м. | 4 шт |
|
Манжета с клеем - 0,12м | 4 шт |
|
Манжета с клеем - 0,2м | 1 шт |
|
Термоусаживаемая перчатка ТУП 4-1 | 1 шт |
|
Проволока бандажная, оцинкованная | 1 шт (2.5м) |
|
Пружина постоянного давления | 1 шт |
|
Контактная пластина (терка) | 1 шт |
|
Провод заземления МГЛ 16мм2 - 0,6 м. с наконечником | 1 шт |
|
Герметик узла заземления 45*2 - 0,4м | 1 шт |
|
Салфетка бязь 0,25 х 0,8м | 1 шт |
|
Перчатки х/б | 1 пара |
|
Инструкция | 1 шт |
|
Гофрокороб упаковочный | 1 шт |
