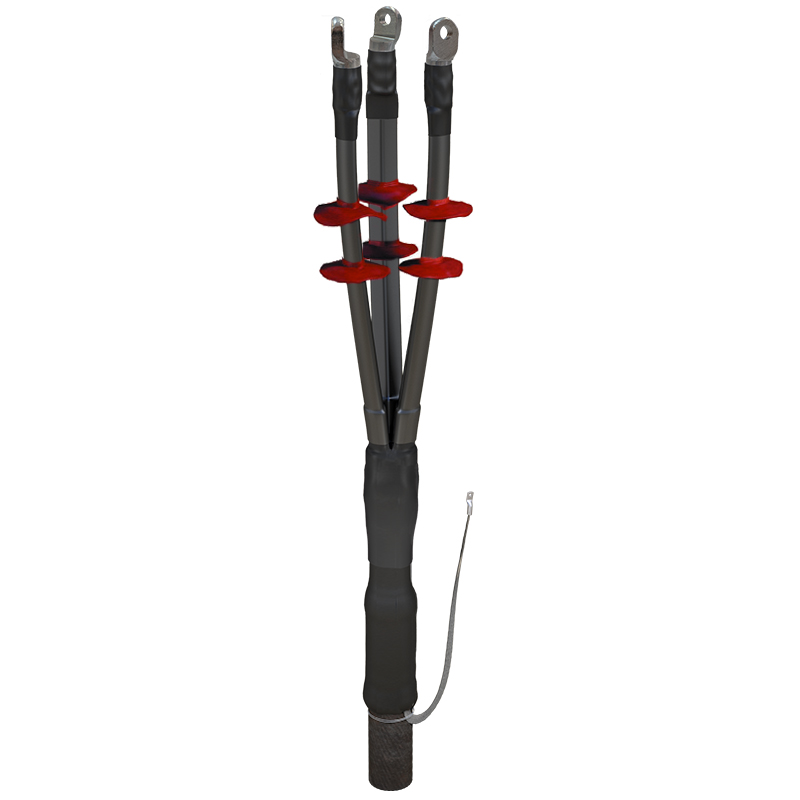

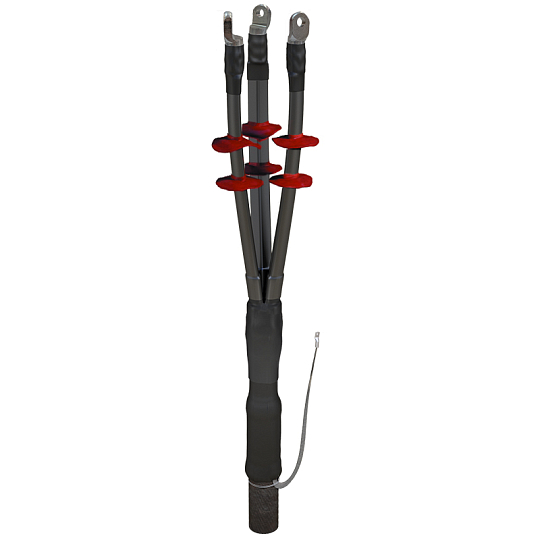

Концевая кабельная Муфта 3 КНТп-10 (150-240) без наконечников ZKabel
C этим товаром покупают:
Вид изделия:
Муфта кабельная
Материал изоляции:
бумага
Тип муфты:
концевая
Тип установки:
наружная
Рабочее напряжение:
до 6 кВ, до 10 кВ
Количество жил:
3
Сечение кабеля, мм2:
150-240
Наличие защитного слоя в кабеле:
без брони, с бронёй
Наличие и тип контактных элементов:
без наконечников
Комплект заземления:
НКЗ
Бренд:
ZKabel
Длина разделки:
800 мм
Климатическое исполнение:
УХЛ 1; 5
Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ
Назначение:
Термоусаживаемая концевая муфта 3 КНТп-10 применяется для оконцевания 3-х жильного кабеля с бумажной маслопропитанной изоляцией на напряжение до 10кВ.
Муфты 3 КНТп-10 устанавливаются на открытом воздухе.
Особенности конструкции муфт:
- Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля и максимально снижает риск пробоя.
- Слой термоплавкого клея, нанесенный на внутренние поверхности, позволяет добиться полной герметизации муфты.
- Жильные изоляторы-"юбки", входящие в комплекты муфты, обеспечивают наличие "сухих" зон и увеличивают длину пути токов утечки по поверхности изоляции.
- Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.
Муфта включает непаяный комплект заземления:
- Пружинка ППД,
- Контактная пластина (терка),
- Провод заземления.

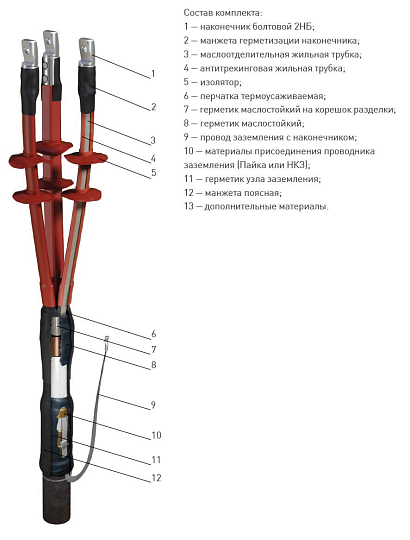

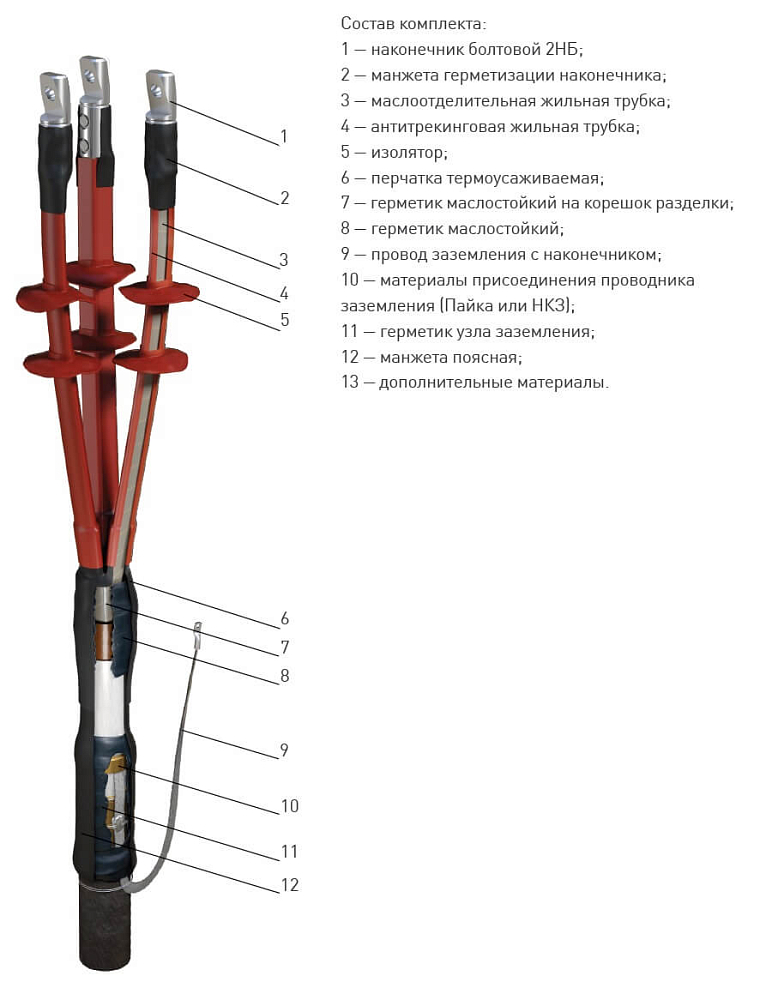

| Наименование | Количество | |
|---|---|---|
|
Трубка жильная - 0.8м. | 3 шт |
|
Манжета с клеем - 0,12м | 6 шт |
|
Манжета с клеем - 0,2м | 1 шт |
|
Термоусаживаемая перчатка ТУП 3-3 | 1 шт |
|
Изолятор | 6 шт |
|
Проволока бандажная, оцинкованная | 1 шт (2.5м) |
|
Пружина постоянного давления | 1 шт |
|
Контактная пластина (терка) | 1 шт |
|
Провод заземления МГЛ 25мм2 - 0,6м. с наконечником | 1 шт |
|
Герметик узла заземления 45*2 комплект 2шт х 0,7м | 1 шт |
|
Герметик выравнивания поля 25*2 комплект 2шт х 0,75м + 1шт х 0,12м | 1 шт |
|
Бандажная нить | 1 шт (1.5 м) |
|
Перчатки х/б | 1 пара |
|
Салфетка бязь 0,5 х 0,8м | 1 шт |
|
Инструкция | 1 шт |
|
Гофрокороб упаковочный | 1 шт |
