Взрывозащищенные кабельные вводы ВКВ2
Ех-кабельный ввод ВКВ2-ЛР-G 1/2-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31077 Остаток: Под заказЕх-кабельный ввод ВКВ2-ЛС-G 1/2-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31078 Остаток: Под заказЕх-кабельный ввод ВКВ2-ЛР-G 3/4-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31081 Остаток: Под заказЕх-кабельный ввод ВКВ2-ЛС-G 3/4-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31082 Остаток: Под заказЕх-кабельный ввод ВКВ2-ЛР-G 3/4-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31085 Остаток: Под заказЕх-кабельный ввод ВКВ2-ЛС-G 3/4-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31086 Остаток: Под заказЕх-кабельный ввод ВКВ2-ЛР-G1 1/4-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31097 Остаток: Под заказЕх-кабельный ввод ВКВ2-ЛС-G1 1/4-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31098 Остаток: Под заказ| Артикул | Тип изделия | Тип и размер резьбы D1 | Диапазон диаметров кабеля D2, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|
| zeta31001 | ВКВ2-ЛР-М16-9 | М16х1,5 | 3-9 мм | Под заказ |
502.05
|
|
| zeta31002 | ВКВ2-ЛС-М16-9 | М16х1,5 | 3-9 мм | Под заказ |
502.05
|
|
| zeta31005 | ВКВ2-ЛР-М20-9 | M20х1,5 | 3-9 мм | Под заказ |
644.59
|
|
| zeta31006 | ВКВ2-ЛС-М20-9 | M20х1,5 | 3-9 мм | Под заказ |
644.59
|
|
| zeta31009 | ВКВ2-ЛР-М20-14 | M20х1,5 | 7-14 мм | Под заказ |
731.79
|
|
| zeta31010 | ВКВ2-ЛС-М20-14 | M20х1,5 | 7-14 мм | Под заказ |
731.79
|
|
| zeta31013 | ВКВ2-ЛР-М25-14 | M25х1,5 | 7-14 мм | Под заказ |
959.50
|
|
| zeta31014 | ВКВ2-ЛС-М25-14 | M25х1,5 | 7-14 мм | Под заказ |
959.50
|
|
| zeta31017 | ВКВ2-ЛР-М25-20 | M25х1,5 | 12-20 мм | Под заказ |
1036.41
|
|
| zeta31018 | ВКВ2-ЛС-М25-20 | M25х1,5 | 12-20 мм | Под заказ |
1036.41
|
|
| zeta31021 | ВКВ2-ЛР-М32-20 | М32х1,5 | 12-20 мм | Под заказ |
1398.63
|
|
| zeta31022 | ВКВ2-ЛС-М32-20 | М32х1,5 | 12-20 мм | Под заказ |
1398.63
|
|
| zeta31025 | ВКВ2-ЛР-М32-26 | М32х1,5 | 18-26 мм | Под заказ |
1605.09
|
|
| zeta31026 | ВКВ2-ЛС-М32-26 | М32х1,5 | 18-26 мм | Под заказ |
1605.09
|
|
| zeta31029 | ВКВ2-ЛР-М40-26 | М40х1,5 | 18-26 мм | Под заказ |
2151.96
|
|
| zeta31030 | ВКВ2-ЛС-М40-26 | М40х1,5 | 18-26 мм | Под заказ |
2151.96
|
|
| zeta31033 | ВКВ2-ЛР-М40-33 | М40х1,5 | 25-33 мм | Под заказ |
1999.38
|
|
| zeta31034 | ВКВ2-ЛС-М40-33 | М40х1,5 | 25-33 мм | Под заказ |
1999.38
|
|
| zeta31037 | ВКВ2-ЛР-М50-33 | М50х1,5 | 25-33 мм | Под заказ |
2755.45
|
|
| zeta31038 | ВКВ2-ЛС-М50-33 | М50х1,5 | 25-33 мм | Под заказ |
2755.45
|
|
| zeta31041 | ВКВ2-ЛР-М50-38 | М50х1,5 | 30-38 мм | Под заказ |
2801.05
|
|
| zeta31042 | ВКВ2-ЛС-М50-38 | М50х1,5 | 30-38 мм | Под заказ |
2801.05
|
|
| zeta31045 | ВКВ2-ЛР-М50-45 | М50х1,5 | 37-45 мм | Под заказ |
2870.96
|
|
| zeta31046 | ВКВ2-ЛС-М50-45 | М50х1,5 | 37-45 мм | Под заказ |
2870.96
|
|
| zeta31049 | ВКВ2-ЛР-М63-45 | М63х1,5 | 37-45 мм | Под заказ |
4743.33
|
|
| zeta31050 | ВКВ2-ЛС-М63-45 | М63х1,5 | 37-45 мм | Под заказ |
4743.33
|
|
| zeta31053 | ВКВ2-ЛР-М63-51 | М63х1,5 | 42-51 мм | Под заказ |
5028.40
|
|
| zeta31054 | ВКВ2-ЛС-М63-51 | М63х1,5 | 42-51 мм | Под заказ |
5028.40
|
|
| zeta31057 | ВКВ2-ЛР-М63-57 | М63х1,5 | 48-57 мм | Под заказ |
5047.95
|
|
| zeta31058 | ВКВ2-ЛС-М63-57 | М63х1,5 | 48-57 мм | Под заказ |
5047.95
|
|
| zeta31061 | ВКВ2-ЛР-М75-51 | М75х2 | 42-51 мм | Под заказ |
6751.74
|
|
| zeta31062 | ВКВ2-ЛС-М75-51 | М75х2 | 42-51 мм | Под заказ |
6751.74
|
|
| zeta31065 | ВКВ2-ЛР-М75-57 | М75х2 | 48-57 мм | Под заказ |
6760.76
|
|
| zeta31066 | ВКВ2-ЛС-М75-57 | М75х2 | 48-57 мм | Под заказ |
6760.76
|
|
| zeta31069 | ВКВ2-ЛР-G3/8-9 | G3/8-B | 3-9 мм | Под заказ |
529.10
|
|
| zeta31070 | ВКВ2-ЛС-G3/8-9 | G3/8-B | 3-9 мм | Под заказ |
529.10
|
|
| zeta31073 | ВКВ2-ЛР-G1/2-9 | K1/2-B | 3-9 мм | Под заказ |
708.49
|
|
| zeta31074 | ВКВ2-ЛС-G1/2-9 | K1/2-B | 3-9 мм | Под заказ |
708.49
|
|
| zeta31077 | ВКВ2-ЛР-G1/2-14 | K1/2-B | 7-14 мм | Под заказ |
811.44
|
|
| zeta31078 | ВКВ2-ЛС-G1/2-14 | K1/2-B | 7-14 мм | Под заказ |
811.44
|
|
| zeta31081 | ВКВ2-ЛР-G3/4-14 | G3/4"-B | 7-14 мм | Под заказ |
992.56
|
|
| zeta31082 | ВКВ2-ЛС-G3/4-14 | G3/4"-B | 7-14 мм | Под заказ |
992.56
|
|
| zeta31085 | ВКВ2-ЛР-G3/4-20 | G3/4"-B | 12-20 мм | Под заказ |
1066.96
|
|
| zeta31086 | ВКВ2-ЛС-G3/4-20 | G3/4"-B | 12-20 мм | Под заказ |
1066.96
|
|
| zeta31089 | ВКВ2-ЛР-G1-20 | G1"-B | 12-20 мм | Под заказ |
1568.99
|
|
| zeta31090 | ВКВ2-ЛС-G1-20 | G1"-B | 12-20 мм | Под заказ |
1568.99
|
|
| zeta31093 | ВКВ2-ЛР-G1-26 | G1"-B | 18-26 мм | Под заказ |
1784.21
|
|
| zeta31094 | ВКВ2-ЛС-G1-26 | G1"-B | 18-26 мм | Под заказ |
1784.21
|
|
| zeta31097 | ВКВ2-ЛР-G1 ¼-26 | G1 1/4"-B | 18-26 мм | Под заказ |
2295.51
|
|
| zeta31098 | ВКВ2-ЛС-G1 ¼-26 | G1 1/4"-B | 18-26 мм | Под заказ |
2295.51
|
Кабельный ввод ВКВ2 Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, в корпус электротехнического устройства, электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВ2 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы типа ВКВ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов типа ВКВ2 изготовлены из шестигранных прутков
- для Ex-вводов типва ВКВ2-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВ2-Н[Х] – нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ2 изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВ2-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВ2-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.

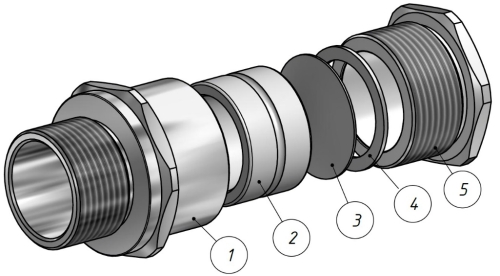

Состав конструкции ввода ВКВ2:
- Корпус ввода
- Кабельный уплотнитель
- Заглушка
- Антифрикционное кольцо
- Нажимная гайка
Маркировка взрывозащиты
1Ех db е II Gb XМатериал
Никелированная латуньСтепень IP
IP68Изготавливается по
ТУ 27.33.13.130-048-99856433-2021Бренд
ГОФРОМАТИК
