Ех-кабельный ввод ВКВ-ЛР-М20-14 1Ex db e II Gb X ГОФРОМАТИК

Взрывозащищённые кабельные вводы ВКВ-ЛР-М20-14 предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.

Металлические части ВКВ-ЛР-М20-14 изготовлены из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014, уплотнительные элементы изготовлены из .

Кабельные вводы ex ВКВ-ЛР-М20-14 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по  ГОСТ 31610.0-2014

Ex-вводы типа ВКВ-ЛР-М20-14 изготавливаются с резьбой M

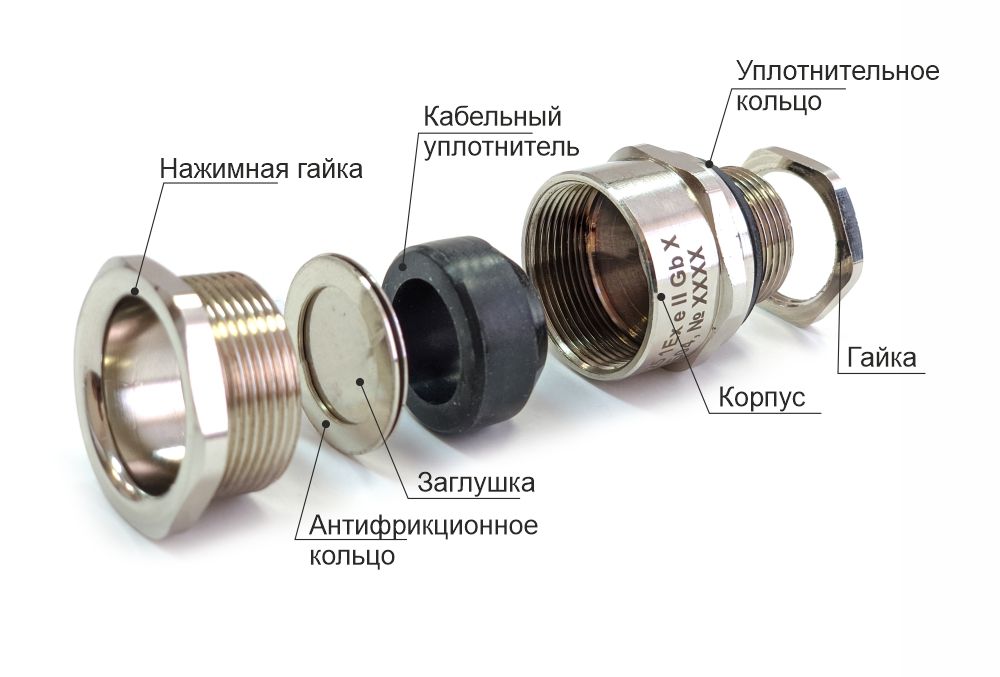

Состав конструкции ввода ВКВ:

1. Гайка
2. Кольцевая прокладка
3. Корпус
4. Кабельный уплотнитель
5. Заглушка
6. Антифрикционное кольцо
7. Нажимная гайка
