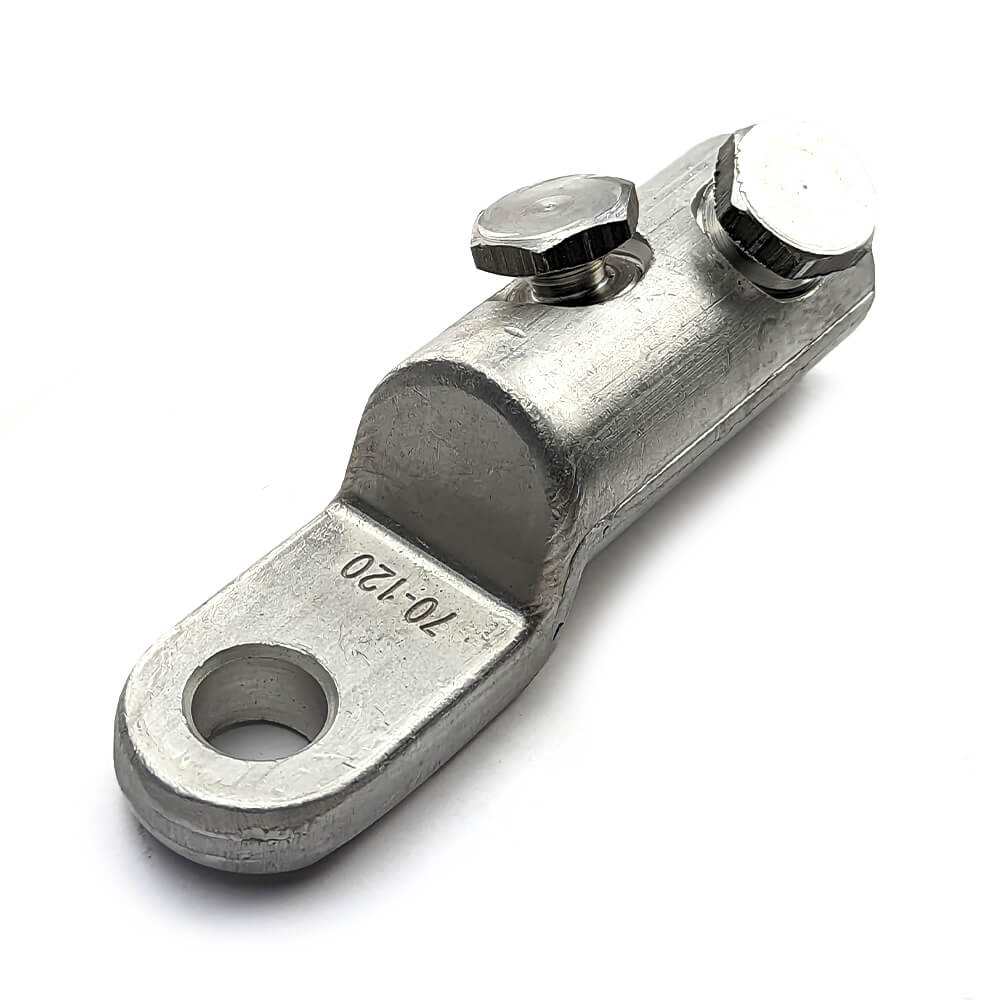

Наконечники болтовые 2НБВ и 3НБВ с гальваническим покрытием (с V-образным расположением)
| Артикул | Тип изделия | Номинальное сечение, мм2 | Диаметр контактного стержня, мм | Длина корпуса, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|
| zeta10563 | 2НБВ-2-101 | 70-120 | 12 | 102 | 498 шт |
573.89
|
|
| zeta10564 | 2НБВ-2-103 | 70-120 | 16 | 102 | 162 шт |
597.69
|
|
| zeta10565 | 2НБВ-3-101 | 150-240 | 12 | 118 | 993 шт |
983.25
|
|
| zeta10566 | 2НБВ-3-103 | 150-240 | 16 | 118 | 16 шт |
1043.33
|
|
| zeta10568 | 3НБВ-4-100 | 300/400 | 16 | 142 | 194 шт |
1114.64
|
|
| zeta10570 | 3НБВ-5-100 | 500/630 | 16 | 156 | 41 шт |
1738.63
|
Наконечники болтовые кабельные НБВ с гальваническим покрытием предназначены для оконцевания круглых алюминиевых и медных жил кабеля с СПЭ изоляцией до 35 кВ.
Закрепление наконечника на жиле кабеля осуществляется болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Расшифровка обозначения элемента:
Особенности конструкции:
- На корпус наконечника нанесено гальваническое покрытие, защищающее от коррозии.

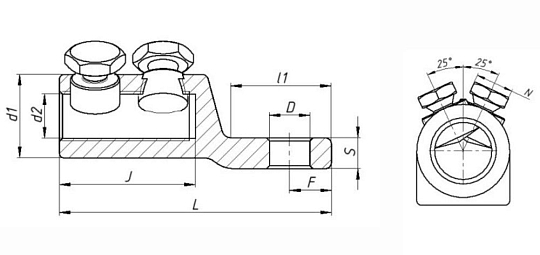

- V-образное расположение болтов наконечника 2НБВ и 3НБВ обеспечивает удобство монтажа и гарантирует механическую прочность соединения.
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Диаметр отверстия лопатки 2НБВ представлен в нескольких вариантах 10,5; 13; 16,5 мм, под болт М10, М12, М16 соответственно.
- Лопатка болтового наконечника смещена относительно корпуса. Смещение позволяет установить на наконечник термоусаживаемую изоляционную манжету.
Вид изделия
Наконечник болтовойТип соединителя
НаконечникМетод монтажа
БолтовойМатериал болта
АлюминийРабочее напряжение
до 35 кВКлиматическое исполнение
УХЛ 1, 5Гарантийный срок эксплуатации
25 летСрок службы
50 летМатериал
алюминийНаличие покрытия
ГальваническоеИзготавливается по
ТУ 27.33.13.120-034-99856433-2019Сертификат
РОСС RU.АД07.Н02021Бренд
ЗЭТАРУС
