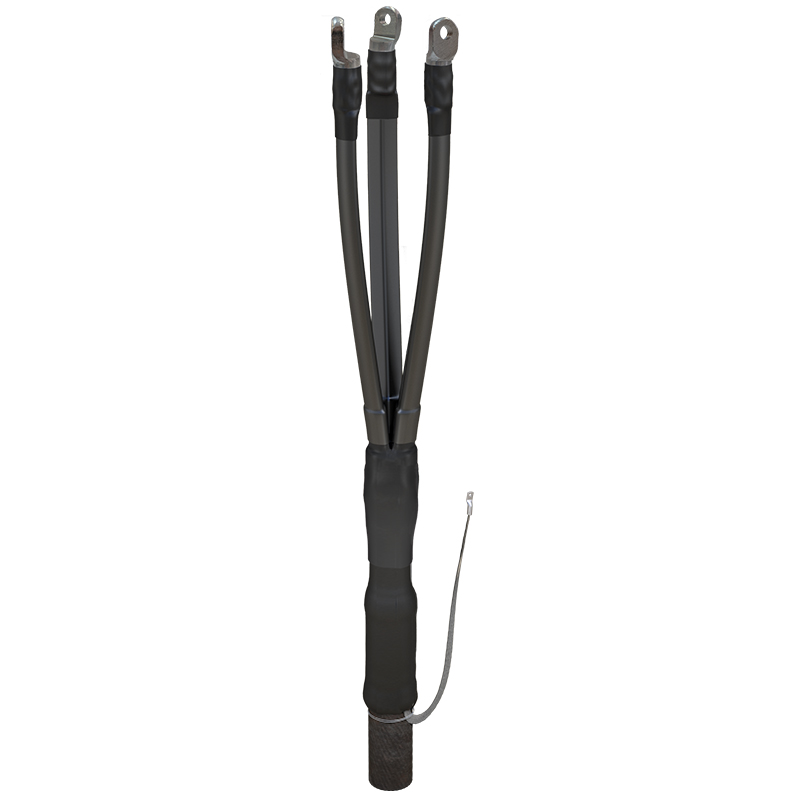

Концевая кабельная Муфта 3 КВТп-10 (70-120) с наконечниками ZKabel
C этим товаром покупают:
Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ
Назначение:
Термоусаживаемая концевая муфта 3 КВТп-10 применяется для оконцевания 3-х жильного кабеля с бумажной маслопропитанной изоляцией на напряжение до 10кВ.
Муфты 3 КВТп-10 устанавливаются в помещениях всех категорий влажности.
Особенности конструкции муфт:
- Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.
- На жилах муфты применяются маслоотделительные и изолирующие трубки.
Муфта включает непаяный комплект заземления:
- Пружинка ППД,
- Контактная пластина (терка),
- Провод заземления.
Вид изделия:
Муфта кабельная
Материал изоляции:
бумага
Тип муфты:
концевая
Тип установки:
внутренняя
Рабочее напряжение:
до 6 кВ, до 10 кВ
Количество жил:
3
Сечение кабеля, мм2:
70-120
Наличие защитного слоя в кабеле:
без брони, с бронёй
Наличие и тип контактных элементов:
с наконечниками
Комплект заземления:
НКЗ
Бренд:
ZKabel
Длина разделки:
800 мм

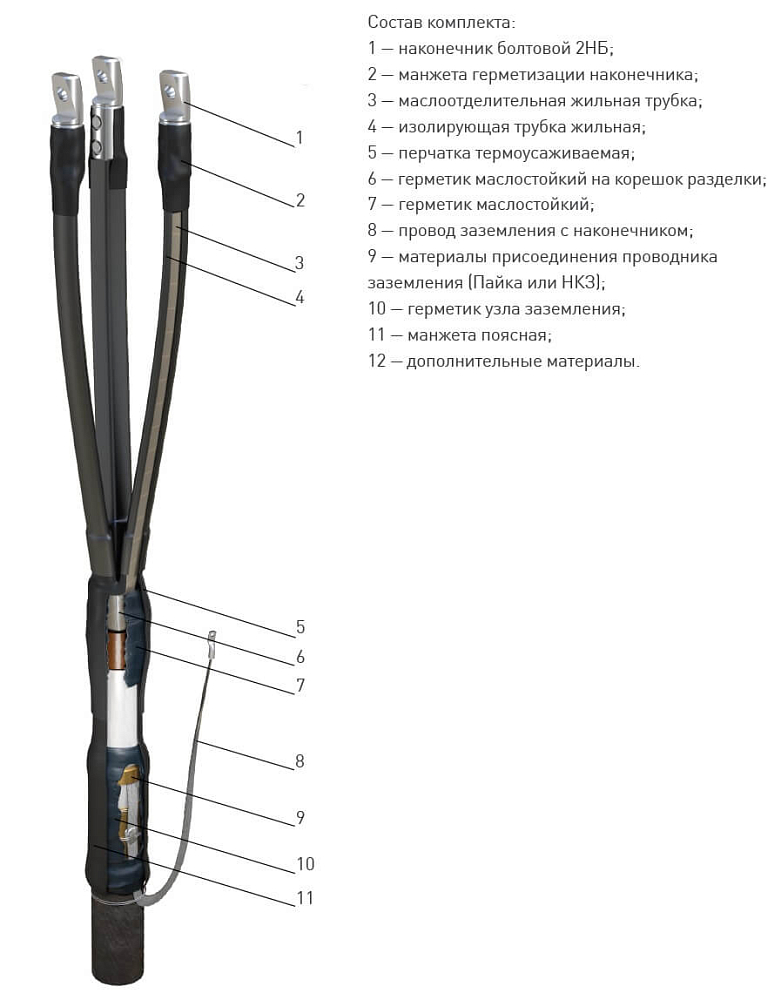

| Наименование | Количество | |
|---|---|---|
|
Трубка жильная - 0.8м. | 3 шт |
|
Манжета с клеем - 0,12м | 6 шт |
|
Манжета с клеем - 0,2м | 1 шт |
|
Термоусаживаемая перчатка ТУП 3-2 | 1 шт |
|
Наконечник болтовой 2НБ-2 | 3 шт |
|
Проволока бандажная, оцинкованная | 1 шт (2.5м) |
|
Пружина постоянного давления | 1 шт |
|
Контактная пластина (терка) | 1 шт |
|
Провод заземления МГЛ 16мм2 - 0,6 м. с наконечником | 1 шт |
|
Герметик узла заземления 45*2 комплект 2шт х 0,55м | 1 шт |
|
Герметик выравнивания поля 25*2 комплект 2шт х 0,5м + 1шт х 0,1м | 1 шт |
|
Бандажная нить | 1 шт (1.5 м) |
|
Перчатки х/б | 1 пара |
|
Салфетка бязь 0,5 х 0,8м | 1 шт |
|
Инструкция | 1 шт |
|
Гофрокороб упаковочный | 1 шт |
