    Переходные муфты для кабеля 3 СПТп-10 (БПИ 3ж–СПЭ 1ж) до 10 кВ

    Для кабеля на напряжение до 10 кВ
    Инструмент подбора муфт

    АНАЛОГИ МУФТ RAYCHEM

    Сечение кабеля, мм2
    Наличие защитного слоя в кабеле

    Муфта 3 СПТп-10 (35-50) БПИ 3ж-СПЭ 1ж ЗЭТАРУС

    Артикул: zeta22513 Остаток: Под заказ
    Наличие на складах
    Склады
    Наличие
    Поступление*
    Москва
    Уточнить
    Уточнить
    Новосибирск
    Уточнить
    Уточнить
    *Дата поступлений указана расчетно на дату заказа.
    Более точную дату узнайте у менеджера.
    Для заказа количества большего чем есть в наличии
    обратитесь к менеджеру

    Сечение кабеля, мм2: 35-50

    9965.49
     р/шт
    от 1 шт
    - +

    Муфта 3 СПТп-10 (70-120) БПИ 3ж-СПЭ 1ж ЗЭТАРУС

    Артикул: zeta22514 Остаток: Под заказ
    Наличие на складах
    Склады
    Наличие
    Поступление*
    Москва
    Уточнить
    Уточнить
    Новосибирск
    Уточнить
    Уточнить
    *Дата поступлений указана расчетно на дату заказа.
    Более точную дату узнайте у менеджера.
    Для заказа количества большего чем есть в наличии
    обратитесь к менеджеру

    Сечение кабеля, мм2: 70-120

    11823.88
     р/шт
    от 1 шт
    - +

    Муфта 3 СПТп-10 (150-240) БПИ 3ж-СПЭ 1ж ЗЭТАРУС

    Артикул: zeta22515 Остаток: Под заказ
    Наличие на складах
    Склады
    Наличие
    Поступление*
    Москва
    Уточнить
    Уточнить
    Новосибирск
    Уточнить
    Уточнить
    *Дата поступлений указана расчетно на дату заказа.
    Более точную дату узнайте у менеджера.
    Для заказа количества большего чем есть в наличии
    обратитесь к менеджеру

    Сечение кабеля, мм2: 150-240

    13283.68
     р/шт
    от 1 шт
    - +
    Артикул Тип изделия Сечение кабеля, мм2 Остаток Цена, ₽ с НДС Купить
    zeta22513 3 СПТп-10 (БПИ 3ж-СПЭ 1ж) 35-50  Под заказ
    Наличие на складах
    Склады
    Наличие
    Поступление*
    Москва
    Уточнить
    Уточнить
    Новосибирск
    Уточнить
    Уточнить
    *Дата поступлений указана расчетно на дату заказа.
    Более точную дату узнайте у менеджера.
    Для заказа количества большего чем есть в наличии
    обратитесь к менеджеру
    9965.49
    - +
    zeta22514 3 СПТп-10 (БПИ 3ж-СПЭ 1ж) 70-120  Под заказ
    Наличие на складах
    Склады
    Наличие
    Поступление*
    Москва
    Уточнить
    Уточнить
    Новосибирск
    Уточнить
    Уточнить
    *Дата поступлений указана расчетно на дату заказа.
    Более точную дату узнайте у менеджера.
    Для заказа количества большего чем есть в наличии
    обратитесь к менеджеру
    11823.88
    - +
    zeta22515 3 СПТп-10 (БПИ 3ж-СПЭ 1ж) 150-240  Под заказ
    Наличие на складах
    Склады
    Наличие
    Поступление*
    Москва
    Уточнить
    Уточнить
    Новосибирск
    Уточнить
    Уточнить
    *Дата поступлений указана расчетно на дату заказа.
    Более точную дату узнайте у менеджера.
    Для заказа количества большего чем есть в наличии
    обратитесь к менеджеру
    13283.68
    - +

    Описание

    Свойства

    Документы

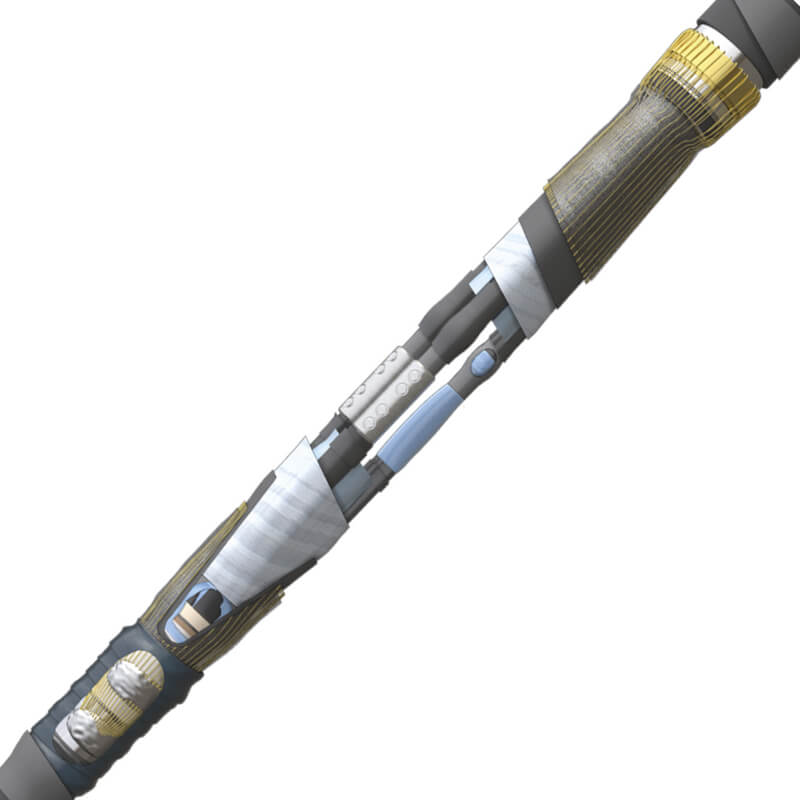

    Переходные кабельные муфты типа 3 СПТп-10 (БПИ 3ж-СПЭ 1ж) для соединения силовых 3-х жильных кабелей c бумажной маслопропитанной изоляцией и 3-мя одножильными силовыми кабелями с изоляцией из сшитого полиэтилена с медным проволочным экраном на напряжение 6-10 кВ.
    Муфты 3 СПТп-10 (БПИ 3ж-СПЭ 1ж) устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
    Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

    Особенности конструкции муфт:

    • Применение двухслойных трубок в конструкции муфты позволяет надежно изолировать места соединения жил кабеля, выравнивает напряженность электрического поля. В отличии от конструкции с 2-мя манжетами, применение двухслойной трубки предотвращает появление воздушных полостей – что обеспечивает заявленный срок службы муфты.
    • Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля БПИ и максимально снижает риск пробоя изоляции.
    • Применение специального герметика и трубок стресс-контроля со свойствами выравнивания напряженности электрического поля,  позволяет максимально снизить риск пробоя изоляции на срезе проводящего слоя СПЭ.
    • Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную механическую прочность
    • Заполнение межфазного пространства специальной мастикой позволяет добиться отсутствия пустот, исключить ионизацию воздуха внутри муфты, что положительно влияет на срок эксплуатации муфты.
    • Универсальные болтовые соединители 4СБ с болтами со срывными головками, с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения как алюминиевых, так и медных жил кабеля.
    • Присоединение проволок экрана к бронелентам и оболочке кабеля БПИ осуществляется методом пайки.

    Вид изделия

    Муфта кабельная

    Тип изоляции

    бумага-СПЭ

    Тип муфты

    переходная

    Тип установки

    БПИ 3ж-СПЭ 1ж

    Рабочее напряжение

    до 10 кВ

    Количество жил

    3

    Наличие защитного слоя в кабеле

    без брони, с бронёй

    Наличие и тип контактных элементов

    с соединителями

    Комплект заземления

    паяный

    Длина разделки

    900 мм

    Климатическое исполнение

    УХЛ 1; 5

    Изготавливается по

    ТУ 27.33.13.130-049-99856433-2021

    Сертификат

    РОСС RU.0C50.003999

    Бренд

    ЗЭТАРУС
