Болтовые соединители 4СБВ и 6СБВ с гальваническим покрытием

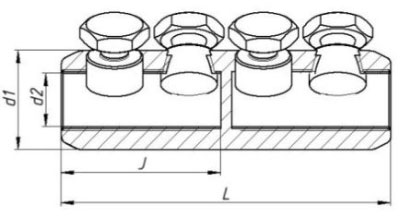

| Артикул | Тип изделия | Номинальное сечение, мм2 | d1, мм | d2, мм | J, мм | L, мм | N, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|---|
| zeta11049 | 4СБВ-1-101 | 25-50 | 10,9 | 20 | 34 | 70 | 12 | 354 шт |
373.98
|
|
| zeta11050 | 4СБВ-2-101 | 70-120 | 14,9 | 28 | 45 | 93 | 17 | Под заказ |
777.60
|
|
| zeta11051 | 4СБВ-3-101 | 150-240 | 20,2 | 38 | 56 | 114 | 19 | 16 шт |
1127.54
|
|
| zeta11053 | 6СБВ-4-100 | 300/400 | 25,5 | 42 | - | 170 | 22 | Под заказ |
1905.17
|
|
| zeta11055 | 6СБВ-5-100 | 500/630 | 33,5 | 50 | -- | 200 | 22 | 8 шт |
2821.36
|
Соединители болтовые кабельные СБВ с гальваническим покрытием предназначены для соединения круглых алюминиевых и медных жил кабеля с СПЭ изоляцией до 35 кВ.
Закрепление соединителя на жиле кабеля осуществляется болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Расшифровка обозначения элемента:
Особенности конструкции:
- На корпус соединителя нанесено гальваническое покрытие, защищающее от коррозии.
- V-образное расположение болтов наконечника 4СБВ и 6СБВ обеспечивает удобство монтажа и гарантирует механическую прочность соединения
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия
- Симметрично-центрированное отверстие под кабельную жилу в корпусе соединителя
- Корпус соединителя имеет длинную пологую фаску
Вид изделия
Соединитель болтовойТип соединителя
СоединительМетод монтажа
БолтовойМатериал болта
АлюминийКлиматическое исполнение
УХЛ 1, 5Гарантийный срок эксплуатации
25 летСрок службы
50 летМатериал
алюминийНаличие покрытия
ГальваническоеИзготавливается по
ТУ 27.33.13.120-034-99856433-2019Бренд
ЗЭТАРУС
