Болтовые соединители 2СБ и 4СБ с рядным расположением болтов
Подбор параметров
| Артикул | Тип изделия | Номинальное сечение, мм2 | Тип перегородки | Длина корпуса, мм | Наличие покрытия | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
| zeta11040 | 2СБ-0-005 | 10-25 | Монолитная | 50 | Нет | 11 279 шт |
60.00
до 10 000 рублей - 120.00 ₽
от 10 000 рублей - 60.00 ₽
от 100 000 рублей скидки
|
|
| zeta11010 | 4СБ-1-005 | 25-50 | Монолитная | 66 | Нет | 1 468 шт |
104.28
до 10 000 рублей - 208.56 ₽
от 10 000 рублей - 104.28 ₽
от 100 000 рублей скидки
|
|
| zeta11041 | 4СБ-1-100 | 25-50 | Монолитная | 66 | Гальваническое | 220 шт |
182.79
до 10 000 рублей - 365.58 ₽
от 10 000 рублей - 182.79 ₽
от 100 000 рублей скидки
|
|
| zeta11011 | 4СБ-2-005 | 70-120 | Монолитная | 89 | Нет | 7 833 шт |
152.40
до 10 000 рублей - 304.80 ₽
от 10 000 рублей - 152.40 ₽
от 100 000 рублей скидки
|
|
| zeta11043 | 4СБ-2-001 | 70-120 | Запрессованая | 89 | Нет | 4 003 шт |
122.88
до 10 000 рублей - 245.76 ₽
от 10 000 рублей - 122.88 ₽
от 100 000 рублей скидки
|
|
| zeta11042 | 4СБ-2-100 | 70-120 | Монолитная | 89 | Гальваническое | 665 шт |
240.57
до 10 000 рублей - 481.14 ₽
от 10 000 рублей - 240.57 ₽
от 100 000 рублей скидки
|
|
| zeta11012 | 4СБ-3-005 | 150-240 | Монолитная | 110 | Нет | 4 854 шт |
255.24
до 10 000 рублей - 510.48 ₽
от 10 000 рублей - 255.24 ₽
от 100 000 рублей скидки
|
|
| zeta11045 | 4СБ-3-001 | 150-240 | Запрессованая | 110 | Нет | 1 371 шт |
192.60
до 10 000 рублей - 385.20 ₽
от 10 000 рублей - 192.60 ₽
от 100 000 рублей скидки
|
|
| zeta11044 | 4СБ-3-100 | 150-240 | Монолитная | 110 | Гальваническое | 752 шт |
419.22
до 10 000 рублей - 838.44 ₽
от 10 000 рублей - 419.22 ₽
от 100 000 рублей скидки
|
Вид изделия:
Соединитель болтовой
Тип соединителя:
Соединитель
Метод монтажа:
Болтовой
Материал болта:
Алюминий
Рабочее напряжение:
до 10 кВ
Климатическое исполнение:
УХЛ 1, 5
Отверстие под жилу:
Эксцентриковое
Гарантийный срок эксплуатации:
25 лет
Срок службы:
50 лет
Материал:
алюминий
Изготавливается по:
ТУ 27.33.13.120-034-99856433-2019
Соединители болтовые кабельные СБ предназначены для соединения алюминиевых и медных жил кабеля с бумажной маслопропитанной и СПЭ изоляцией до 10 кВ.
Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.

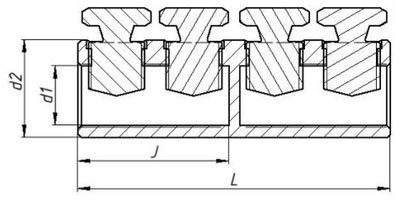

Особенности конструкции:
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия. Соединители типа 2СБ под заказ клиента могут комплектоваться латунными болтами.
- СБ имеют эксцентриковое отверстие под жилу.
- 4СБ представлены в двух вариантах с монолитной и запрессованной перегородкой. Монолитная перегородка рекомендуется для кабеля с бумажно-маслопропитанной изоляцией до 10 кВ, ее функция - исключить перетекание масла в кабеле с бумажной изоляцией. Монолитная перегородка - требование электрических сетей. Соединители с запрессованной перегородкой рекомендуются для кабеля с пластиковой изоляцией до 10 кВ.
