Взрывозащищенные кабельные вводы ВКВ

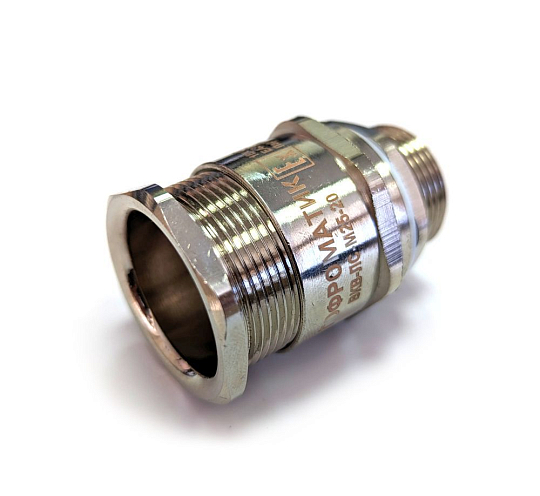

Ех-кабельный ввод ВКВ-ЛР-G1 1/4-32 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta30431 Остаток: Под заказ| Артикул | Тип изделия | Типоразмер резьбы | Диапазон диаметра кабеля Dk, мм | Материал | Макс. диаметр отверстия в оболочке, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
| zeta30431 | ВКВ-ЛР-G1 ¼-32 | G1 1/4-В | 24-32 мм | Никелированная латунь | 42,1-42,6 | Под заказ |
1551.90
|
|
| zeta30407 | ВКВ-ЛР-G1/2-14 | G1/2"-В | 7-14 мм | Никелированная латунь | 21,2-21,7 | Под заказ |
861.29
|
|
| zeta30415 | ВКВ-ЛР-G3/4-20 | G3/4-В | 12-20 мм | Никелированная латунь | 26,6-27,1 | Под заказ |
1232.83
|
|
| zeta30401 | ВКВ-ЛС-М20-14 | M20х1,5 | 7-14 мм | Никелированная латунь | 20,2-20,7 | Под заказ |
878.08
|
|
| zeta30404 | ВКВ-НР-М20-14 | M20х1,5 | 7-14 мм | Нержавеющая сталь | 20,2-20,7 | Под заказ |
2538.76
|
|
| zeta30402 | ВКВ-НС-М20-14 | M20х1,5 | 7-14 мм | Нержавеющая сталь | 20,2-20,7 | Под заказ |
2589.13
|
|
| zeta30425 | ВКВ-ЛС-М40-32 | М40х1,5 | 24-32 мм | Никелированная латунь | 40,2-40,7 | Под заказ |
2076.80
|
|
| zeta30403 | ВКВ-ЛР-М20-14 | M20х1,5 | 7-14 мм | Никелированная латунь | 20,2-20,7 | Под заказ |
857.78
|
|
| zeta30409 | ВКВ-ЛС-М25-20 | M25х1,5 | 12-20 мм | Никелированная латунь | 25,2-25,7 | Под заказ |
1236.31
|
|
| zeta30412 | ВКВ-НР-М25-20 | M25х1,5 | 12-20 мм | Нержавеющая сталь | 25,2-25,7 | Под заказ |
3375.99
|
|
| zeta30410 | ВКВ-НС-М25-20 | M25х1,5 | 12-20 мм | Нержавеющая сталь | 25,2-25,7 | Под заказ |
3375.99
|
|
| zeta30428 | ВКВ-НР-М40-32 | М40х1,5 | 24-32 мм | Нержавеющая сталь | 40,2-40,7 | Под заказ |
5425.33
|
|
| zeta30411 | ВКВ-ЛР-М25-20 | M25х1,5 | 12-20 мм | Никелированная латунь | 25,2-25,7 | Под заказ |
1212.76
|
|
| zeta30417 | ВКВ-ЛС-М32-26 | М32х1,5 | 18-26 мм | Никелированная латунь | 32,2-32,7 | Под заказ |
1631.39
|
|
| zeta30420 | ВКВ-НР-М32-26 | М32х1,5 | 18-26 мм | Нержавеющая сталь | 32,2-32,7 | Под заказ |
4862.86
|
|
| zeta30419 | ВКВ-ЛР-М32-26 | М32х1,5 | 18-26 мм | Никелированная латунь | 32,2-32,7 | Под заказ |
1601.33
|
|
| zeta30418 | ВКВ-НС-М32-26 | М32х1,5 | 18-26 мм | Нержавеющая сталь | 32,2-32,7 | Под заказ |
4862.86
|
|
| zeta30427 | ВКВ-ЛР-М40-32 | М40х1,5 | 24-32 мм | Никелированная латунь | 40,2-40,7 | Под заказ |
2043.24
|
|
| zeta30426 | ВКВ-НС-М40-32 | М40х1,5 | 24-32 мм | Нержавеющая сталь | 40,2-40,7 | Под заказ |
5425.33
|
Взрывозащищённые кабельные вводы ВКВ предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Взрывозащищенные вводы ВКВ выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Кабельные вводы ex ВКВ соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков двух материалов:
- для Ex-вводов типа ВКВ-Л[Х] – из латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВ-Н[Х] – из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВ-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВ-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ изготавливаются с метрической резьбой М по ГОСТ 24705-2004 и с цилиндрической трубной резьбой «G» по ГОСТ 6357-81, комплектуются контргайкой, что позволяет устанавливать вводы не только в резьбовые отверстия оборудования, но и в отверстия без резьбы. В конструкции взрывозащищенных вводов типа ВКВ предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
Состав конструкции ввода ВКВ: гайка поз.1, кольцевая прокладка поз.2, корпус поз.3, кабельный уплотнитель поз. 4, заглушка поз. 5, антифрикционное кольцо поз. 6, нажимная гайка поз. 7
Состав комплекта:
- Гайка,
- Круглое уплотнительное кольцо,
- Корпус,
- Кабельный уплотнитель,
- Заглушка,
- Антифрикционное кольцо,
- Нажимная гайка.
Маркировка взрывозащиты
1Ex db e II Gb XСтепень IP
IP68Изготавливается по
ТУ 27.33.13.130-048-99856433-2021Бренд
ГОФРОМАТИК
