Переходные муфты для кабеля 3 ПСПТп-10 (СПЭ 3ж–СПЭ 1ж) до 10 кВ
| Артикул | Тип изделия | Сечение кабеля, мм2 | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|
| zeta22510 | 3 ПСПТп-10 (СПЭ 3ж-СПЭ 1ж) | 35-50 | Под заказ |
5457.61
от 100 000 рублей скидки
|
|
| zeta22511 | 3 ПСПТп-10 (СПЭ 3ж-СПЭ 1ж) | 70-120 | Под заказ |
6611.80
от 100 000 рублей скидки
|
|
| zeta22512 | 3 ПСПТп-10 (СПЭ 3ж-СПЭ 1ж) | 150-240 | Под заказ |
7854.81
от 100 000 рублей скидки
|

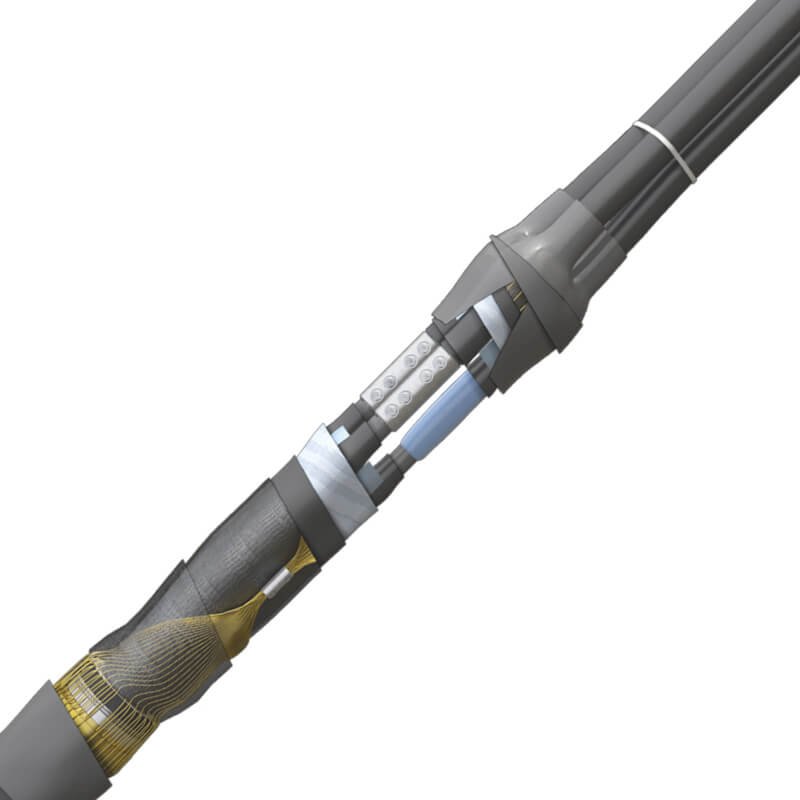

Переходные кабельные муфты типа 3 ПСПТп-10 (СПЭ 3ж-СПЭ 1ж) для соединения силовых 3-х жильных кабелей c изоляцией из сшитого полиэтилена с ленточной броней или без брони с экраном из медных проволок и 3-мя одножильными силовыми кабелями с изоляцией из сшитого полиэтилена с медным проволочным экраном на напряжение 6-10 кВ.
Муфты 3 ПСПТп-10 (СПЭ 3ж-СПЭ 1ж) устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C
Особенности конструкции муфт:
- Применение двухслойных трубок в конструкции муфты позволяет надежно изолировать места соединения жил кабеля, выравнивает напряженность электрического поля. В отличии от конструкции с 2-мя манжетами, применение двухслойной трубки предотвращает появление воздушных полостей – что обеспечивает заявленный срок службы муфты.
- Применение специального герметика и трубок стресс-контроля со свойствами выравнивания напряженности электрического поля, позволяет максимально снизить риск пробоя изоляции на срезе проводящего слоя.
- Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную жесткость.
- Заполнение межфазного пространства специальной мастикой позволяет добиться отсутствия пустот, исключить ионизацию воздуха внутри муфты, что положительно влияет на срок эксплуатации муфты.
- Универсальные болтовые соединители 4СБ с болтами со срывными головками, с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения как алюминиевых, так и медных жил кабеля.
- Соединение проволок экрана осуществляется с помощью болтового соединителя.
