Кабельные наконечники, гильзы (соединители)

Кабельные наконечники предназначены для оконцевания проводов и кабелей с медными или алюминиевыми жилами для максимального снижения переходного сопротивления на контакте.

Наконечники под опрессовку, производства завода ЗЭТАРУС поставляются как под алюминиевые, так и под медные жилы кабеля различного сечения.

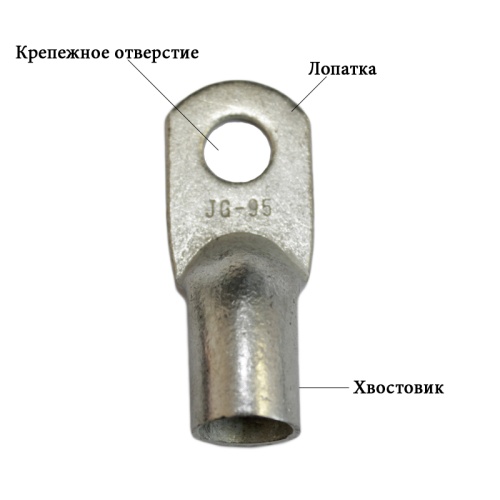

Конструкция наконечника

Конструктивно наконечники состоят из: Лопатки-плоской части, предназначенной для осуществления контакта с прибором или шиной. В лопатке существует отверстие, для крепления наконечника под болт. Хвостовика-круглой полой трубки предназначенной для закрепления на кабеле. Размеры и материалы наконечников определенны в ГОСТе. Основными размерами, характеризующие наконечник является внутренний диаметр хвостовика и диаметр отверстия для крепления.

По материалу изготовления

• Медные

• Алюминиевые

• Медно-алюминиевые

По методу крепления на кабель

• Механический обжим

• Пайка

• С помощью болтов

По виду покрытия

• Без покрытия

• Луженные

• Никелированные

Наконечники медные

Предназначены для оконцевания медного провода методом опрессовки.

• Диапазон сечений проводников от 2,5 до 240 мм2

• Напряжение проводников до 35 кВ

• Соответствуют требованиям ГОСТ 7386-80

• Изготовлены из меди М2

Для наконечников под опрессовку дополнительная пайка не нужна.
Примечание: некоторые региональные электросети требуют дополнительной пайки наконечников под опрессовку. Хотя они на это не рассчитаны.

Наконечники кабельные медные луженные

Предназначены для оконцевания медного провода методом опрессовки.
Материал покрытия олово-висмут защищает наконечник от окиси при работе в агрессивных средах

• Диапазон сечений проводников от 2,5 до 240 мм2

• Напряжение проводников до 35 кВ

• Соответствуют требованиям ГОСТ 7386-80

• Изготовлены из меди М2


Наконечники алюминиевые

Для оконцевания алюминиевого кабеля. Монтаж происходит методом опрессовки.Уплотнительная полоска (колечко) служит для препятствия выходу масла из оболочки кабелей с бумажной изоляцией.

• Диапазон сечений проводников от 16 до 240 мм2
• Напряжение проводников до 35 кВ

• Соответствуют требованиям ГОСТ 9581-80

• Материал изготовления - алюминий АД0

Наконечники медные под пайку

Для оконцевания медных жил методом пайки.

• Диапазон сечений проводников от 2,5 до 120 мм2

• Напряжение проводников до 35 кВ

• Изготовлен из меди М1
