Муфты вводные МТК IP67 - Линейка МОРОЗКА
| Артикул | Тип изделия | Тип и размер резьбы D1 | Условный проход трубы | Диапазон наружного диаметра трубы D2, мм | Размеры под ключ S1/S2 | Длина резьбы Lp / Общая длина L, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| zeta45593 | МТК-НС-М16-Т15 | М16х1,5 | 15 | 19,5...22 | 30/32 | 13/42 | Под заказ |
2696.42
|
|
| zeta45591 | МТК-ЛС-М16-Т15 IP67 | М16х1,5 | 15 | 19,5...22 | 30/32 | 13/42 | Под заказ |
793.56
|
|
| zeta45595 | МТК-ЛС-М20-Т15 IP67 | М20х1,5 | 15 | 19,5...22 | 30/32 | 13/42 | 10 шт |
801.49
|
|
| zeta45597 | МТК-НС-М20-Т15 | М20х1,5 | 15 | 19,5...22 | 30/32 | 13/42 | Под заказ |
3182.28
|
|
| zeta45601 | МТК-НС-М20-Т20 | М20х1,5 | 20 | 24,5...28 | 40/40 | 13/45,2 | 30 шт |
3751.16
|
|
| zeta45599 | МТК-ЛС-М20-Т20 IP67 | М20х1,5 | 20 | 24,5...28 | 40/40 | 13/45,2 | 2 шт |
1259.94
|
|
| zeta45605 | МТК-НС-М25-Т20 | М25х1,5 | 20 | 24,5...28 | 40/40 | 15/47,2 | Под заказ |
4176.04
|
|
| zeta45603 | МТК-ЛС-М25-Т20 IP67 | М25х1,5 | 20 | 24,5...28 | 40/40 | 15/47,2 | Под заказ |
1261.91
|
|
| zeta45609 | МТК-НС-М25-Т25 | М25х1,5 | 25 | 31,4...34,2 | 45/50 | 15/47,3 | 7 шт |
4784.81
|
|
| zeta45607 | МТК-ЛС-М25-Т25 IP67 | М25х1,5 | 25 | 31,4...34,2 | 45/50 | 15/47,3 | Под заказ |
1707.43
|
|
| zeta45611 | МТК-ЛС-М32-Т25 IP67 | М32х1,5 | 25 | 31,4...34,2 | 45/50 | 15/47,3 | 31 шт |
1792.80
|
|
| zeta45613 | МТК-НС-М32-Т25 | М32х1,5 | 25 | 31,4...34,2 | 45/50 | 15/47,3 | Под заказ |
4719.92
|
|
| zeta45615 | МТК-ЛС-М32-Т32 IP67 | М32х1,5 | 32 | 39,5...42,9 | 55/57 | 15/49,5 | 77 шт |
2200.62
|
|
| zeta45617 | МТК-НС-М32-Т32 | М32х1,5 | 32 | 39,5...42,9 | 55/60 | 15/49,5 | Под заказ |
5975.66
|
|
| zeta45623 | МТК-ЛС-М40-Т40 IP67 | М40х1,5 | 40 | 47,9...51,5 | 64/68 | 16/51,2 | 15 шт |
2783.36
|
|
| zeta45621 | МТК-НС-М40-Т32 | М40х1,5 | 32 | 39,5...42,9 | 55/60 | 16/50,5 | Под заказ |
6036.65
|
|
| zeta45625 | МТК-НС-М40-Т40 | М40х1,5 | 40 | 47,9...51,5 | 64/68 | 16/51,2 | Под заказ |
8573.09
|
|
| zeta45629 | МТК-НС-М50-Т40 | М50х1,5 | 40 | 47,9...51,5 | 64/68 | 18/53,2 | Под заказ |
8087.17
|
|
| zeta45627 | МТК-ЛС-М50-Т40 IP67 | М50х1,5 | 40 | 47,9...51,5 | 64/68 | 18/53,2 | 33 шт |
2811.19
|
|
| zeta45619 | МТК-ЛС-М40-Т32 IP67 | М40х1,5 | 32 | 39,5...42,9 | 55/57 | 16/50,5 | Под заказ |
2222.63
|
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГЗ2 и прокладка фторопластовая ПФ (в комплект поставки не входит).

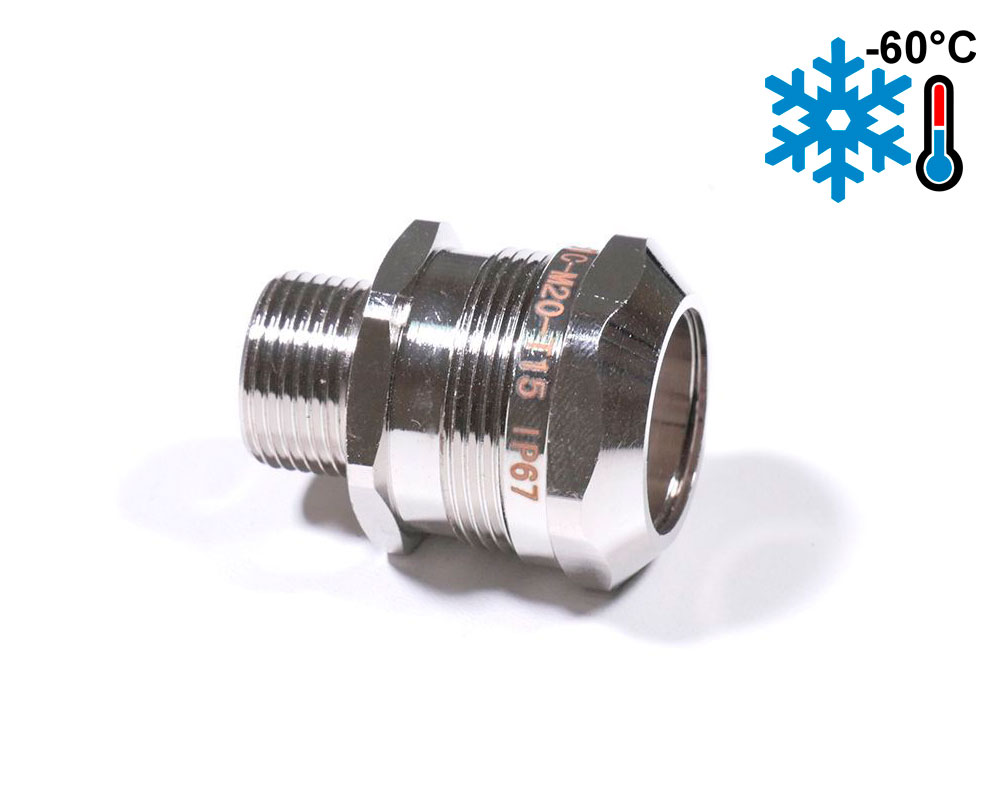

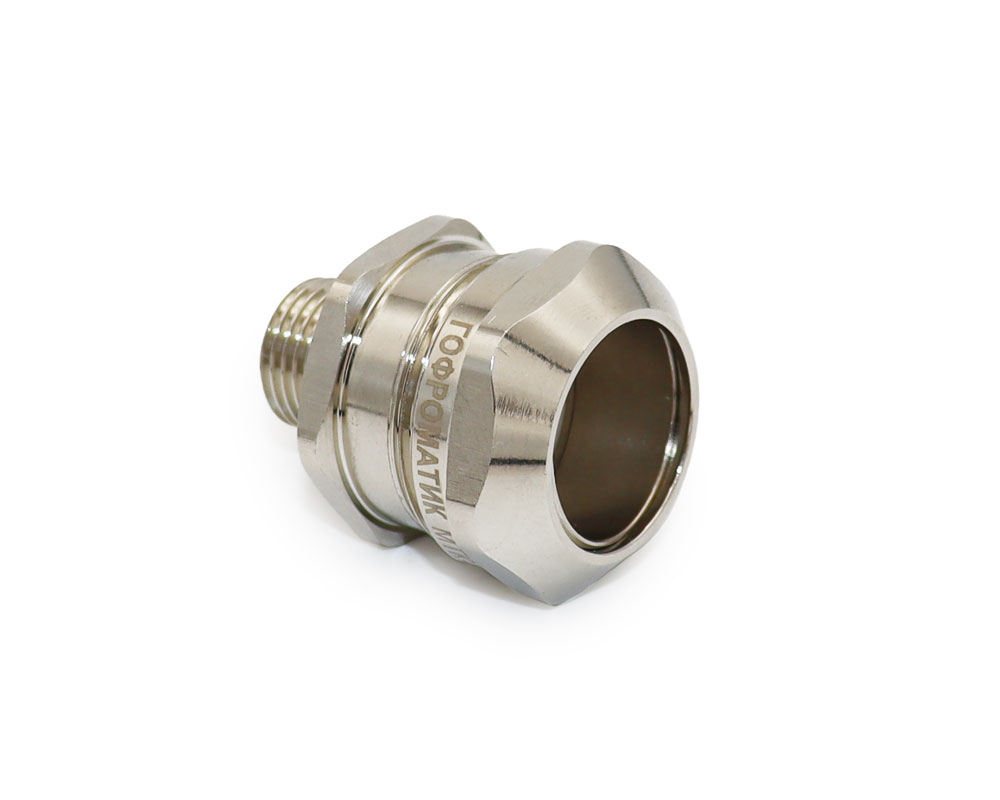

Муфты вводные труба-корпус с наружной присоединительной резьбой МТК предназначены для ввода металлической трубы в оболочки электротехнических устройств (корпуса, ящики, коробки).
Муфты обладают повышенной степенью защиты - IP 67. Фиксация трубы обеспечивается цанговым зажимом. Муфты МТК изготавливаются с метрической «М», цилиндрической «G» и конической дюймовой «К» резьбой в соответствии с ГОСТ. Муфты МТР устойчивы к воздействию кислот, щелочей, морскому климату, фенолам, спиртам, фреонам, антифризам, растворам солей. Возможна эксплуатация в солёной морской и пресной воде.
Расшифровка обозначения элемента:
Состав конструкции муфты МТК:
- Корпус.
- Уплотнитель трубы.
- Антифрикционное кольцо.
- Цанговое зажимное кольцо.
- Накидная гайка.
Вид изделия
МуфтаКод классификации по ГОСТ Р МЭК 61386.1-2014
044201674202 (с уплотнителем из резины МБС) 045401674202 (с уплотнителем из силикона)Стeпень IP
IP67Изготавливается по
ТУ 27.33.13.130-023-99856433-2017Бренд
ГОФРОМАТИК
