Взрывозащищенные кабельные вводы ВКВБ2 - Линейка «ХимЛайн»
Ех-кабельный ввод ВКВБ2-НС-M63-51-57 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32856 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M63-51-57 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32855 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M63-45-51 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32852 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M63-45-51 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32851 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M50-45-51 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32848 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M50-45-51 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32847 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M50-38-45 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32844 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M50-38-45 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32843 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M50-33-38 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32840 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M50-33-38 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32839 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M40-33-38 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32836 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M40-33-38 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32835 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M40-26-33 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32832 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M40-26-33 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32831 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M32-26-33 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32828 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M32-26-33 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32827 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M32-20-26 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32824 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M32-20-26 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32823 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M25-20-26 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32820 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M25-20-26 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32819 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M25-14-20 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32816 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M25-14-20 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32815 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M20-14-20 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32812 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M20-14-20 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32811 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M20-9-14 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32808 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M20-9-14 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32807 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-M16-9-14 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32804 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-M16-9-14 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32803 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-G1 1/2-42-51 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32904 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-G1 1/2-42-51 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32903 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-К2-51-57 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32964 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-К2-51-57 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32963 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-К2-45-51 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32960 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-К2-45-51 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32959 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-К1 1/2-38-45 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32956 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-К1 1/2-38-45 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32955 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-К1 1/2-33-38 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32952 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-К1 1/2-33-38 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32951 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-К1 1/4-33-38 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32948 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-К1 1/4-33-38 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32947 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-К1 1/4-26-33 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32944 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-К1 1/4-26-33 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32943 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-К1-26-33 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32940 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-К1-26-33 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32939 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-К1-20-26 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32936 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-К1-20-26 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32935 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-К3/4-20-26 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32932 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-К3/4-20-26 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32931 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НС-К3/4-14-20 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32928 Остаток: Под заказЕх-кабельный ввод ВКВБ2-НР-К3/4-14-20 1Ex db IIC Gb X / 1Ex еb IIC Gb X ГОФРОМАТИК
Артикул: zeta32927 Остаток: Под заказ| Артикул | Тип изделия | Тип и размер резьбы D1 | Диаметр кабеля (без брони/с броней) | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|
| zeta32856 | ВКВБ2-НС-M63-51-57 | М63х1,5 | 42-51 | 48-57мм | Под заказ |
41 660,46 ₽/шт
|
|
| zeta32855 | ВКВБ2-НР-M63-51-57 | М63х1,5 | 42-51 | 48-57мм | Под заказ |
41 660,46 ₽/шт
|
|
| zeta32852 | ВКВБ2-НС-M63-45-51 | М63х1,5 | 37-45 | 42-51мм | Под заказ |
30 439,73 ₽/шт
|
|
| zeta32851 | ВКВБ2-НР-M63-45-51 | М63х1,5 | 37-45 | 42-51мм | Под заказ |
30 439,73 ₽/шт
|
|
| zeta32848 | ВКВБ2-НС-M50-45-51 | М50х1,5 | 37-45 | 42-51мм | Под заказ |
30 956,08 ₽/шт
|
|
| zeta32847 | ВКВБ2-НР-M50-45-51 | М50х1,5 | 37-45 | 42-51мм | Под заказ |
30 956,08 ₽/шт
|
|
| zeta32844 | ВКВБ2-НС-M50-38-45 | М50х1,5 | 30-38 | 37-45мм | Под заказ |
26 673,56 ₽/шт
|
|
| zeta32843 | ВКВБ2-НР-M50-38-45 | М50х1,5 | 30-38 | 37-45мм | Под заказ |
26 673,56 ₽/шт
|
|
| zeta32840 | ВКВБ2-НС-M50-33-38 | М50х1,5 | 25-33 | 30-38мм | Под заказ |
21 816,44 ₽/шт
|
|
| zeta32839 | ВКВБ2-НР-M50-33-38 | М50х1,5 | 25-33 | 30-38мм | Под заказ |
21 816,44 ₽/шт
|
|
| zeta32836 | ВКВБ2-НС-M40-33-38 | М40х1,5 | 25-33 | 30-38мм | Под заказ |
21 447,59 ₽/шт
|
|
| zeta32835 | ВКВБ2-НР-M40-33-38 | М40х1,5 | 25-33 | 30-38мм | Под заказ |
21 447,59 ₽/шт
|
|
| zeta32832 | ВКВБ2-НС-M40-26-33 | М40х1,5 | 18-26 | 25-33мм | Под заказ |
16 904,91 ₽/шт
|
|
| zeta32831 | ВКВБ2-НР-M40-26-33 | М40х1,5 | 18-26 | 25-33мм | Под заказ |
16 904,91 ₽/шт
|
|
| zeta32828 | ВКВБ2-НС-M32-26-33 | М32х1,5 | 18-26 | 25-33мм | Под заказ |
15 961,44 ₽/шт
|
|
| zeta32827 | ВКВБ2-НР-M32-26-33 | М32х1,5 | 18-26 | 25-33мм | Под заказ |
15 961,44 ₽/шт
|
|
| zeta32824 | ВКВБ2-НС-M32-20-26 | М32х1,5 | 12-20 | 18-26мм | Под заказ |
12 358,39 ₽/шт
|
|
| zeta32823 | ВКВБ2-НР-M32-20-26 | М32х1,5 | 12-20 | 18-26мм | Под заказ |
12 358,39 ₽/шт
|
|
| zeta32820 | ВКВБ2-НС-M25-20-26 | М25х1,5 | 12-20 | 18-26мм | Под заказ |
12 393,33 ₽/шт
|
|
| zeta32819 | ВКВБ2-НР-M25-20-26 | М25х1,5 | 12-20 | 18-26мм | Под заказ |
12 393,33 ₽/шт
|
|
| zeta32816 | ВКВБ2-НС-M25-14-20 | М25х1,5 | 7-14 | 12-20мм | Под заказ |
8 335,99 ₽/шт
|
|
| zeta32815 | ВКВБ2-НР-M25-14-20 | М25х1,5 | 7-14 | 12-20мм | Под заказ |
8 335,99 ₽/шт
|
|
| zeta32812 | ВКВБ2-НС-M20-14-20 | М20х1,5 | 7-14 | 12-20мм | Под заказ |
8 289,40 ₽/шт
|
|
| zeta32811 | ВКВБ2-НР-M20-14-20 | М20х1,5 | 7-14 | 12-20мм | Под заказ |
8 289,40 ₽/шт
|
|
| zeta32808 | ВКВБ2-НС-M20-9-14 | М20х1,5 | 3-9 | 7-14мм | Под заказ |
5 241,53 ₽/шт
|
|
| zeta32807 | ВКВБ2-НР-M20-9-14 | М20х1,5 | 3-9 | 7-14мм | Под заказ |
5 241,53 ₽/шт
|
|
| zeta32804 | ВКВБ2-НС-M16-9-14 | М16х1,5 | 3-9 | 7-14мм | Под заказ |
5 183,29 ₽/шт
|
|
| zeta32803 | ВКВБ2-НР-M16-9-14 | М16х1,5 | 3-9 | 7-14мм | Под заказ |
5 183,29 ₽/шт
|
|
| zeta32904 | ВКВБ2-НС-G1 ½-42-51 | G1 1/2-В | 37-42 | 48-57мм | Под заказ |
32 043,25 ₽/шт
|
|
| zeta32903 | ВКВБ2-НР-G1 ½-42-51 | G1 1/2-В | 37-42 | 48-57мм | Под заказ |
32 043,25 ₽/шт
|
|
| zeta32964 | ВКВБ2-НС-К2-51-57 | К2 | 42-51 | 48-57мм | Под заказ |
43 512,48 ₽/шт
|
|
| zeta32963 | ВКВБ2-НР-К2-51-57 | К2 | 42-51 | 48-57мм | Под заказ |
43 512,48 ₽/шт
|
|
| zeta32960 | ВКВБ2-НС-К2-45-51 | К2 | 37-45 | 42-51мм | Под заказ |
32 043,25 ₽/шт
|
|
| zeta32959 | ВКВБ2-НР-К2-45-51 | К2 | 37-45 | 42-51мм | Под заказ |
32 043,25 ₽/шт
|
|
| zeta32956 | ВКВБ2-НС-К1 ½-38-45 | К1 1/4 | 30-38 | 37-45мм | Под заказ |
28 440,16 ₽/шт
|
|
| zeta32955 | ВКВБ2-НР-К1 ½-38-45 | К1 1/4 | 30-38 | 37-45мм | Под заказ |
28 440,16 ₽/шт
|
|
| zeta32952 | ВКВБ2-НС-К1 ½-33-38 | К1 1/4 | 25-33 | 30-38мм | Под заказ |
23 388,91 ₽/шт
|
|
| zeta32951 | ВКВБ2-НР-К1 ½-33-38 | К1 1/4 | 25-33 | 30-38мм | Под заказ |
23 388,91 ₽/шт
|
|
| zeta32948 | ВКВБ2-НС-К1 ¼-33-38 | К1 1/4 | 25-33 | 30-38мм | Под заказ |
22 433,78 ₽/шт
|
|
| zeta32947 | ВКВБ2-НР-К1 ¼-33-38 | К1 1/4 | 25-33 | 30-38мм | Под заказ |
22 433,78 ₽/шт
|
|
| zeta32944 | ВКВБ2-НС-К1 ¼-26-33 | К1 1/4 | 18-26 | 25-33мм | Под заказ |
17 968,71 ₽/шт
|
|
| zeta32943 | ВКВБ2-НР-К1 ¼-26-33 | К1 1/4 | 18-26 | 25-33мм | Под заказ |
17 968,71 ₽/шт
|
|
| zeta32940 | ВКВБ2-НС-К1-26-33 | К1 | 18-26 | 25-33мм | Под заказ |
16 901,05 ₽/шт
|
|
| zeta32939 | ВКВБ2-НР-К1-26-33 | К1 | 18-26 | 25-33мм | Под заказ |
16 901,05 ₽/шт
|
|
| zeta32936 | ВКВБ2-НС-К1-20-26 | К1 | 12-20 | 18-26мм | Под заказ |
13 701,73 ₽/шт
|
|
| zeta32935 | ВКВБ2-НР-К1-20-26 | К1 | 12-20 | 18-26мм | Под заказ |
13 701,73 ₽/шт
|
|
| zeta32932 | ВКВБ2-НС-К3/4-20-26 | К3/4 | 12-20 | 18-26мм | Под заказ |
12 991,23 ₽/шт
|
|
| zeta32931 | ВКВБ2-НР-К3/4-20-26 | К3/4 | 12-20 | 18-26мм | Под заказ |
12 991,23 ₽/шт
|
|
| zeta32928 | ВКВБ2-НС-К3/4-14-20 | К3/4 | 7-14 | 12-20мм | Под заказ |
8 879,55 ₽/шт
|
|
| zeta32927 | ВКВБ2-НР-К3/4-14-20 | К3/4 | 7-14 | 12-20мм | Под заказ |
8 879,55 ₽/шт
|

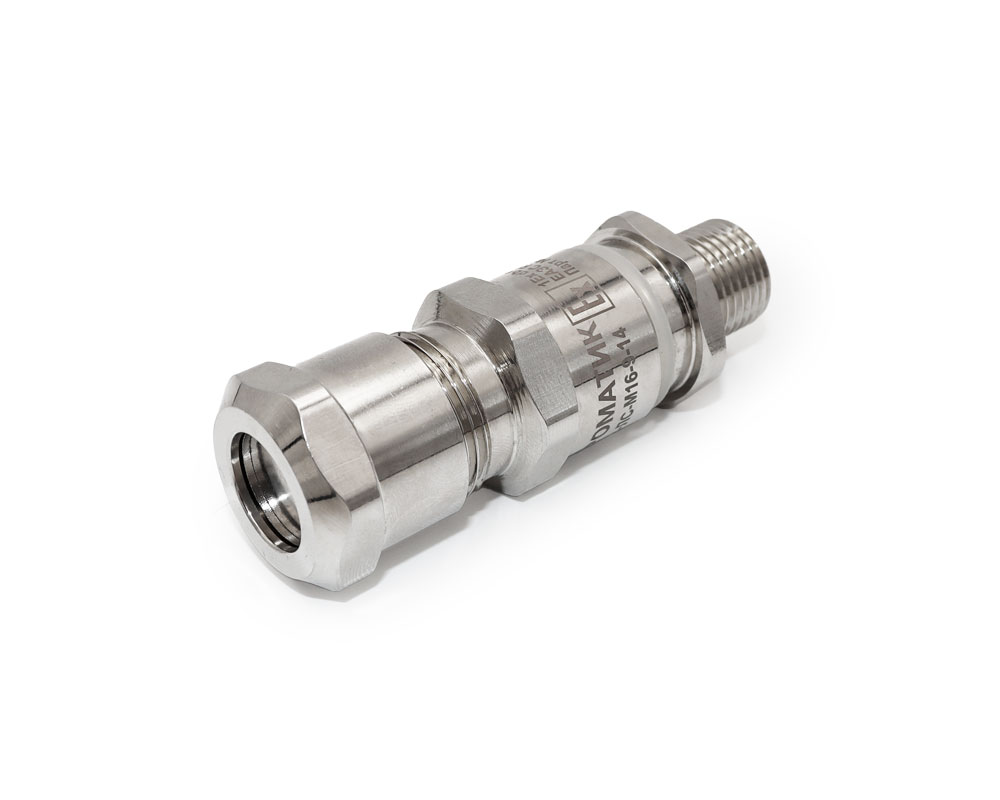

Кабельный ввод ВКВБ2 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением внутренней и наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля, корпуса устройства и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Для фиксации кабельного ввода в корпусе оборудовани с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы ВКВБ2 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Ex-вводы типа ВКВБ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех dbе II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков
- Для Ex-вводов типа ВКВБ2-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВБ2-Н[Х] – нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВБ2-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВБ2-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВБ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВБ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
Состав комплекта:
- Корпус ввода
- Защитное уплотнительное кольцо
- Кабельный уплотнитель
- Втулка для фиксации брони
- Кольцо для фиксации брони
- Зажимная муфта
- Кабельный уплотнитель наружной оболочки
- Заглушка
- Антифрикционное кольцо
- Накидная гайка
Вид изделия
Ех-вводКлиматическое исполнение
УХЛ 1Маркировка взрывозащиты
1Ex db IIC Gb X / 1Ex еb IIC Gb XМатериал
Нержавеющая стальСтепень IP
IP68Бренд
ГОФРОМАТИК
