Фитинги вводные труба-щит (коробка)
| Артикул | Тип изделия | Тип и размер резьбы D1 | Условный проход трубы | Диапазон наружного диаметра трубы D2, мм | Размеры под ключ S1/S2 | Длина резьбы Lp / Общая длина L, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| zeta45593 | МТК-НС-М16-Т15 | М16х1,5 | 15 | 19,5...22 | 30/32 | 13/42 | Под заказ |
2696.42
|
|
| zeta45597 | МТК-НС-М20-Т15 | М20х1,5 | 15 | 19,5...22 | 30/32 | 13/42 | Под заказ |
3182.28
|
|
| zeta45601 | МТК-НС-М20-Т20 | М20х1,5 | 20 | 24,5...28 | 40/40 | 13/45,2 | Ожидается |
3751.16
|
|
| zeta45605 | МТК-НС-М25-Т20 | М25х1,5 | 20 | 24,5...28 | 40/40 | 15/47,2 | 4 шт |
4176.04
|
|
| zeta45609 | МТК-НС-М25-Т25 | М25х1,5 | 25 | 31,4...34,2 | 45/50 | 15/47,3 | Ожидается |
4719.92
|
|
| zeta45613 | МТК-НС-М32-Т25 | М32х1,5 | 25 | 31,4...34,2 | 45/50 | 15/47,3 | Под заказ |
4719.92
|
|
| zeta45617 | МТК-НС-М32-Т32 | М32х1,5 | 32 | 39,5...42,9 | 55/60 | 15/49,5 | Под заказ |
5975.66
|
|
| zeta45621 | МТК-НС-М40-Т32 | М40х1,5 | 32 | 39,5...42,9 | 55/60 | 16/50,5 | Под заказ |
6036.65
|
|
| zeta45625 | МТК-НС-М40-Т40 | М40х1,5 | 40 | 47,9...51,5 | 64/68 | 16/51,2 | Под заказ |
8573.09
|
|
| zeta45629 | МТК-НС-М50-Т40 | М50х1,5 | 40 | 47,9...51,5 | 64/68 | 18/53,2 | Под заказ |
8087.17
|
|
| zeta45637 | МТК-НС-G1/2-Т15 | G1/2 | 15 | 19,5...22 | 30/32 | 13/42 | Под заказ |
2659.42
|
|
| zeta45633 | МТК-НС-G3/8-Т15 | G3/8 | 15 | 19,5...22 | 30/32 | 13/42 | Под заказ |
2696.42
|
|
| zeta45645 | МТК-НС-G3/4-Т20 | G3/4 | 20 | 24,5...28 | 40/40 | 15/47,2 | Под заказ |
3726.16
|
|
| zeta45641 | МТК-НС-G1/2-Т20 | G1/2 | 20 | 24,5...28 | 40/40 | 13/45,2 | Под заказ |
3690.18
|
|
| zeta45653 | МТК-НС-G1-Т25 | G1 1/2 | 25 | 31,4...34,2 | 45/50 | 15/47,3 | Под заказ |
4658.94
|
|
| zeta45649 | МТК-НС-G3/4-Т25 | G3/4 | 25 | 31,4...34,2 | 45/50 | 15/47,3 | Под заказ |
4597.95
|
|
| zeta45661 | МТК-НС-G1 1/4-Т32 | G1 1/4 | 32 | 39,5...42,9 | 55/60 | 16/50,5 | Под заказ |
6218.60
|
|
| zeta45657 | МТК-НС-G1-Т32 | G1 1/2 | 32 | 39,5...42,9 | 55/60 | 15/49,5 | Под заказ |
6012.66
|
|
| zeta45669 | МТК-НС-G1 1/2-Т40 | G1 1/2 | 40 | 47,9...51,5 | 64/68 | 18/53,2 | Под заказ |
8087.17
|
|
| zeta45665 | МТК-НС-G1 1/4-Т40 | G1 1/4 | 40 | 47,9...51,5 | 64/68 | 16/51,2 | Под заказ |
8087.17
|
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГЗ2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Муфты вводные труба-корпус с наружной присоединительной резьбой МТК предназначены для ввода металлической трубы в оболочки электротехнических устройств (корпуса, ящики, коробки).
Муфты обладают повышенной степенью защиты - IP 67. Муфты МТК изготавливаются с метрической «М», цилиндрической «G» и конической дюймовой «К» резьбой в соответствии с ГОСТ. Муфты МТР устойчивы к воздействию кислот, щелочей, морскому климату, фенолам, спиртам, фреонам, антифризам, растворам солей. Возможна эксплуатация в солёной морской и пресной воде.
Расшифровка обозначения элемента:

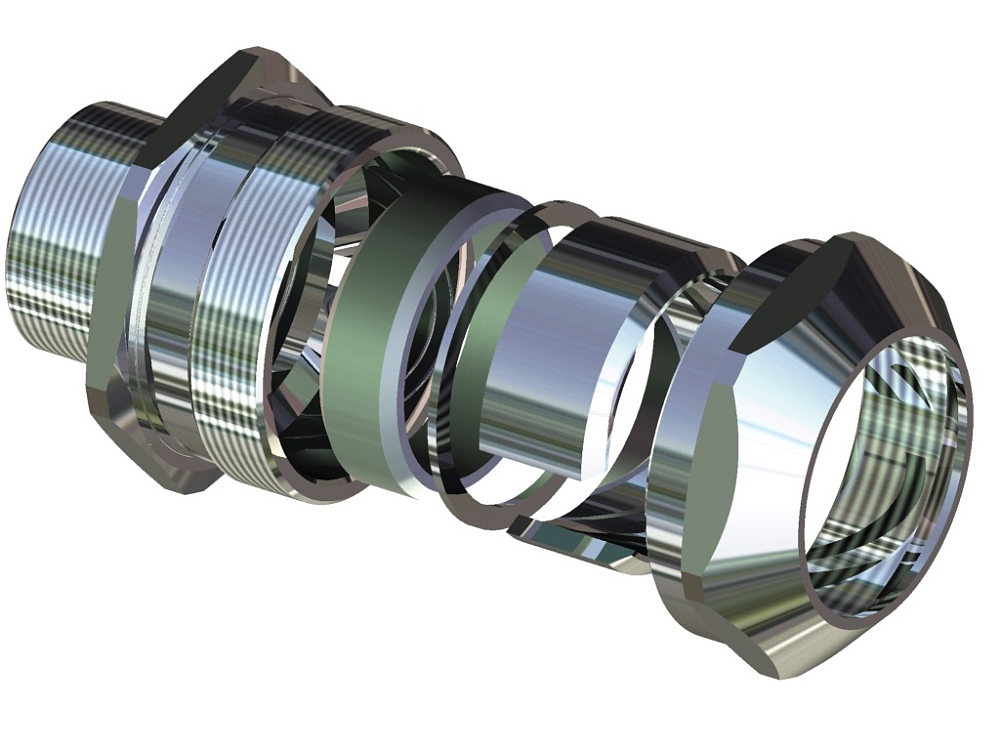

Состав конструкции муфты МТК:
- Корпус.
- Уплотнитель трубы.
- Антифрикционное кольцо.
- Цанговое зажимное кольцо.
- Накидная гайка.
Вид изделия
МуфтаКлиматическое исполнение
B 1, 5Материал
Нержавеющая стальСтeпень IP
IP67Изготавливается по
ТУ 27.33.13.130-023-99856433-2017Сертификат
04ИДЮ11.RU.С00128Бренд
ГОФРОМАТИК
