Соединитель болтовой 6СБВ-5-100 (500/630) ЗЭТАРУС со срывными болтами
Артикул: zeta11055
Цена 3526.7 ₽ с НДС
Укажите количество
Наличие на складах
Склад
Наличие
Поступление*
Москва
Уточнить
Уточнить
Новосибирск
6 шт
Уточнить
Соединитель 6СБВ-5-100 с гальваническим покрытием предназначены для соединения круглых алюминиевых и медных жил кабеля с СПЭ изоляцией сечением 500/630 мм2 до 35 кВ.
Закрепление соединителя на жиле кабеля осуществляется болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- На корпус болтового соединителя 6СБВ-5-100 нанесено гальваническое покрытие, защищающее от коррозии.
- V-образное расположение болтов соединителя 6СБВ-5-100 обеспечивает удобство монтажа и гарантирует механическую прочность соединения.
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Симметрично-центрированное отверстие под кабельную жилу в корпусе соединителя.
- Корпус соединителя имеет длинную пологую фаску.
|

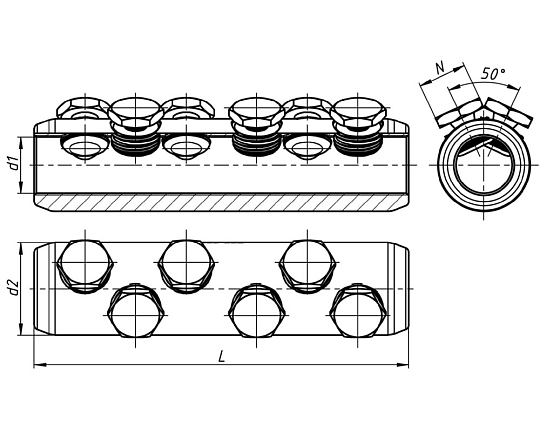

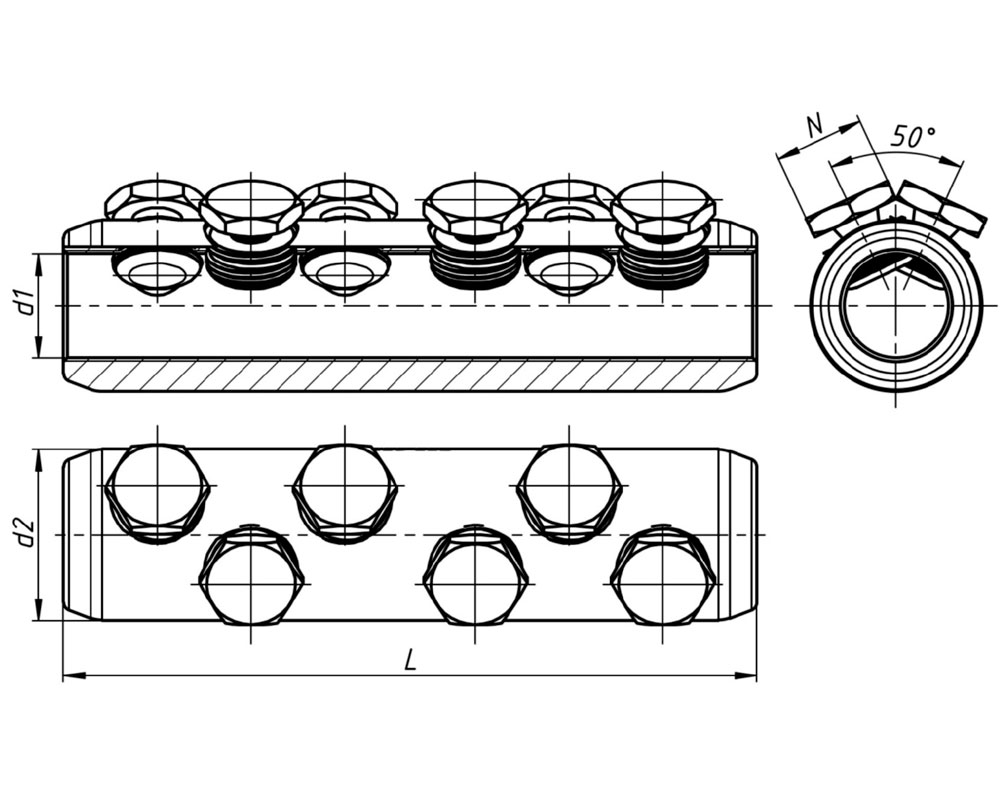

Размеры, мм
|
|||||
|---|---|---|---|---|---|
| d1 | d2 | J | N | L | |
| 34 | 52 | 98 | 22 | 200 | |
Вид изделия
Соединитель болтовойТип соединителя
СоединительМетод монтажа
БолтовойМатериал болта
АлюминийРабочее напряжение
до 10 кВНоминальное сечение, мм2
500/630Климатическое исполнение
УХЛ 1, 5Гарантийный срок эксплуатации
25 летСрок службы
50 летМатериал
алюминийДлина корпуса, мм
200Наличие покрытия
ГальваническоеИзготавливается по
ТУ 27.33.13.120-034-99856433-2019Сертификат
РОСС RU.АД07.Н02021Бренд
ЗЭТАРУС
