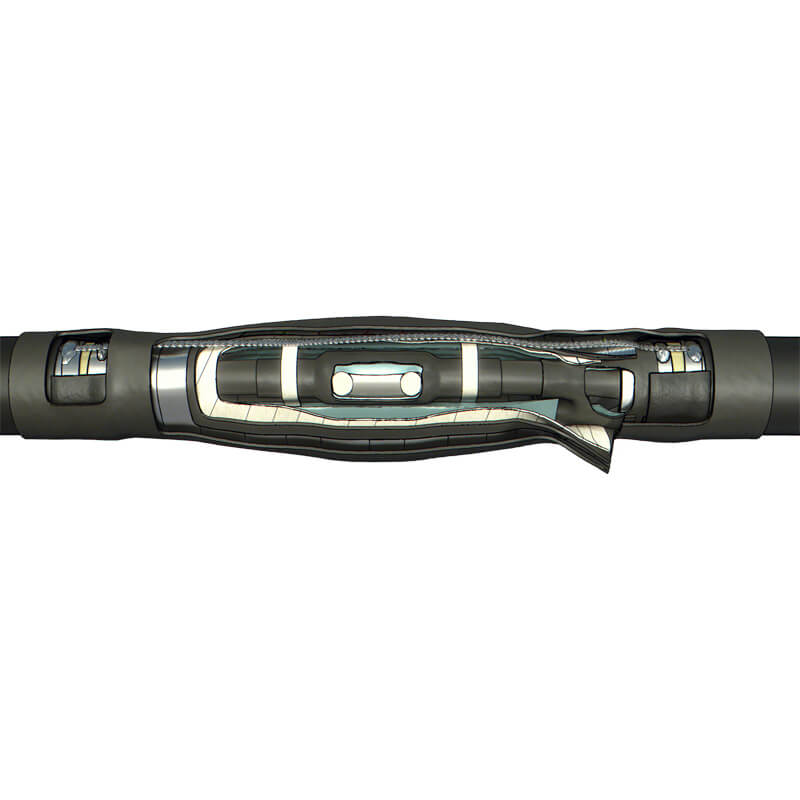

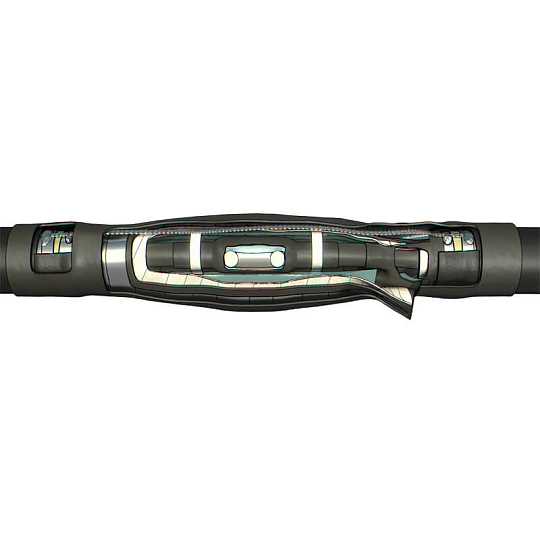

Соединительная кабельная Муфта 3 СТП-10 (150-240) с соединителями ZKabel
Соединительная муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ
Назначение:
Термоусаживаемая соединительная муфта 3 СТП-10 предназначена для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ при проведении ремонтных работ, прокладке кабельных линий и т.д.
Муфта 3 СТП-10 устанавливается как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C
Особенности конструкции муфты:
- Толстостенные изолирующие термоусаживаемые манжеты на места соединения жил с термоплавким клеем на внутренних поверхностях обеспечивают полную герметичность места соединения
- Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корней разделки кабелей и максимально снижает риск пробоя изоляции.
- Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную механическую прочность
- В термоусаживаемой муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея.
- Универсальные болтовые соединители 4СБ со срывными головками с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения кабеля как с алюминиевыми, так и с медными жилами.
В состав муфты входит непаяный комплект заземления 3 СТП-10:
- Пружинка ППД (2 шт.),
- Терка (2 шт.),
- Провод заземления.
| Наименование | Количество | |
|---|---|---|
|
Манжета с клеем - 0,2м | 3 шт |
|
Наружный кожух с клеем - 1,22м | 1 шт |
|
Термоусаживаемая перчатка ТУП 3-3 | 2 шт |
|

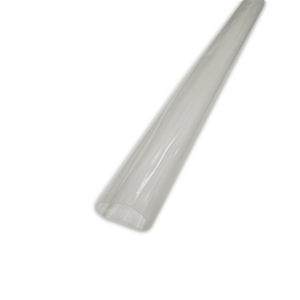

Трубка жильная - 0.34м. прозрачная | 6 шт |
|
Кожух с клеем - 0,86м | 1 шт |
|
Соединитель болтовой 4СБ-3 | 3 шт |
|
Проволока бандажная, оцинкованная | 2 шт (2.5м) |
|
Пружина постоянного давления | 2 шт |
|
Контактная пластина (терка) | 2 шт |
|
Провод заземления МГЛ 25мм2 - 1,15м. | 1 шт |
|
Герметик выравнивания поля (пластина) | 3 шт |
|
Бандажная нить | 2 шт (1.5 м) |
|
Перчатки х/б | 1 пара |
|
Салфетка бязь 0,5 х 0,8м | 1 шт |
|
Пакет п/э (труба) | 1 шт |
|
Фольга алюминиевая 0,07 х 9м. | 1 рулон |
|
Распорка межфазная | 1 шт |
|

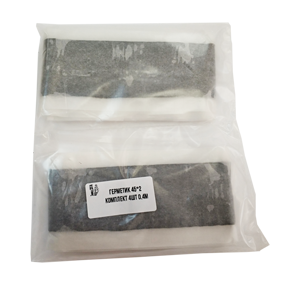

Герметик узла заземления 45*2 комплект 4шт х 0,7м | 1 шт |
|
Герметик выравнивания поля 25*2 комплект 4шт х 0,75м + 2шт х 0,12м | 1 шт |
|
Инструкция | 1 шт |
|
Гофрокороб упаковочный | 1 шт |
