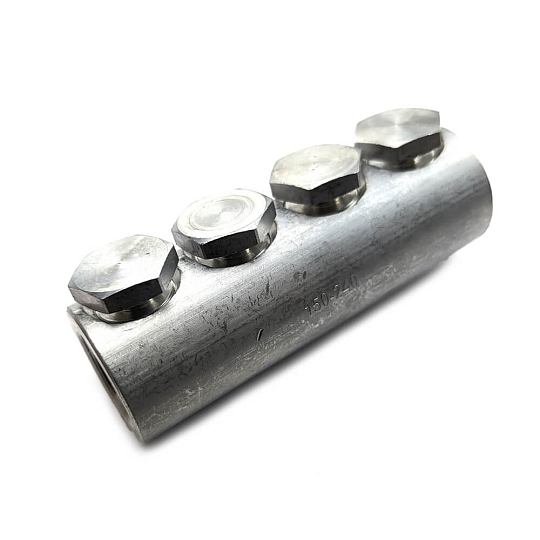

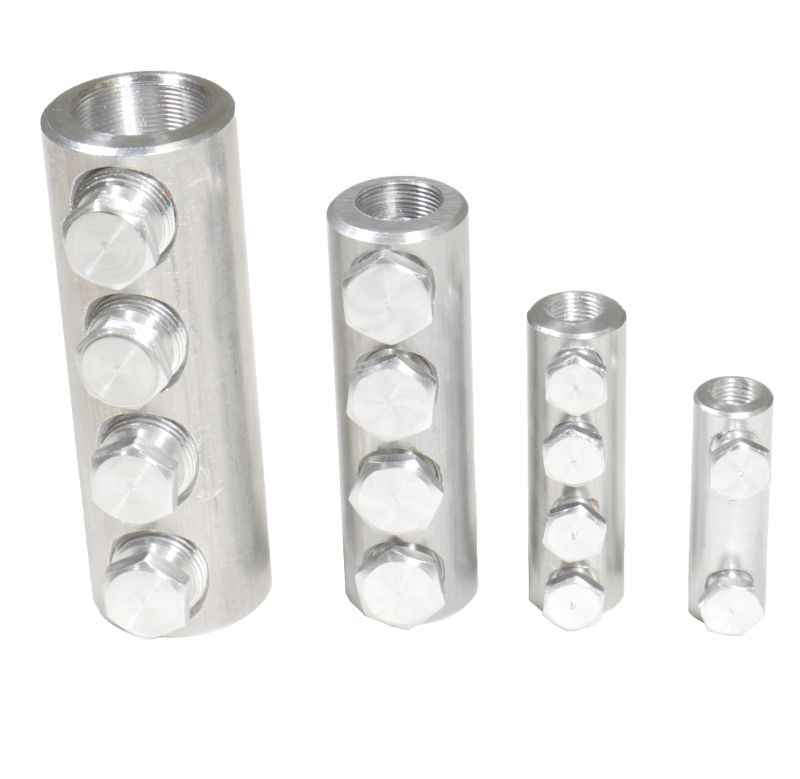

Соединитель болтовой 4СБ-3-001 (150-240) ЗЭТАРУС со срывными болтами
Вид изделия:
Соединитель болтовой
Тип соединителя:
Соединитель
Метод монтажа:
Болтовой
Материал болта:
Алюминий
Рабочее напряжение:
до 10 кВ
Номинальное сечение, мм2:
150-240
Климатическое исполнение:
УХЛ 1, 5
Тип перегородки:
Запрессованая
Материал:
алюминий
Длина корпуса, мм:
110
Наличие покрытия:
Нет
Изготавливается по:
ТУ 27.33.13.120-034-99856433-2019
Соединитель болтовой 4СБ-3-001 предназначен для соединения алюминиевых и медных жил кабеля с бумажной маслопропитанной и СПЭ изоляцией до 10 кВ.
Соединители с запрессованной перегородкой рекомендуются для кабеля с пластиковой изоляцией до 10 кВ.
Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия. Соединители типа 4СБ под заказ клиента могут комплектоваться латунными болтами.
- 4СБ имеют эксцентриковое отверстие под жилу.
- 4СБ представлены в двух вариантах с монолитной и запрессованной перегородкой. Монолитная перегородка рекомендуется для кабеля с бумажно-маслопропитанной изоляцией до 10 кВ, ее функция - исключить перетекание масла в кабеле с бумажной изоляцией. Монолитная перегородка - требование электрических сетей. Соединители с запрессованной перегородкой рекомендуются для кабеля с пластиковой изоляцией до 10 кВ.
| Размеры, мм | ||||
|---|---|---|---|---|
| d2 | d1 | J | L | N |
| 25 | 37 | 54 | 110 | 17 |
