ВКВБ1 с уплотнением внутренней оболочки
Ех-кабельный ввод ВКВБ1-НС-M63-51-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32656 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M63-51-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32655 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M63-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32652 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M63-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32651 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M50-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32648 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M50-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32647 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M50-38-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32644 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M50-38-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32643 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M50-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32640 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M50-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32639 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M40-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32636 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M40-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32635 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M40-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32632 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M40-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32631 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M32-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32628 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M32-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32627 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M32-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32624 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M32-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32623 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M25-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32620 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M25-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32619 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M25-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32616 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M25-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32615 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M20-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32612 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M20-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32611 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M20-9-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32608 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M20-9-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32607 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-M16-9-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32604 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-M16-9-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32603 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-G1 1/2-42-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32704 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-G1 1/2-42-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32703 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-К2-51-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32764 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-К2-51-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32763 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-К2-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32760 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-К2-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32759 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-К1 1/2-38-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32756 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-К1 1/2-38-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32755 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-К1 1/2-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32752 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-К1 1/2-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32751 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-К1 1/4-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32748 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-К1 1/4-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32747 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-К1 1/4-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32744 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-К1 1/4-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32743 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-К1-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32740 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-К1-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32739 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-К1-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32736 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-К1-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32735 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-К3/4-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32732 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-К3/4-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32731 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НС-К3/4-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32728 Остаток: Под заказЕх-кабельный ввод ВКВБ1-НР-К3/4-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32727 Остаток: Под заказ| Артикул | Тип изделия | Типоразмер резьбы | Диаметр кабеля (без брони/с броней) | Макс. диаметр отверстия в оболочке, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|
| zeta32656 | ВКВБ1-НС-M63-51-57 | М63х1,5 | 42-51 | 57мм | 63,2-63,7 | Под заказ |
29918.90
|
|
| zeta32655 | ВКВБ1-НР-M63-51-57 | М63х1,5 | 42-51 | 57мм | 63,2-63,7 | Под заказ |
29918.90
|
|
| zeta32652 | ВКВБ1-НС-M63-45-51 | М63х1,5 | 37-45 | 51мм | 63,2-63,7 | Под заказ |
20442.71
|
|
| zeta32651 | ВКВБ1-НР-M63-45-51 | М63х1,5 | 37-45 | 51мм | 63,2-63,7 | Под заказ |
20442.71
|
|
| zeta32648 | ВКВБ1-НС-M50-45-51 | М50х1,5 | 37-45 | 51мм | 50,2-50,7 | Под заказ |
20941.85
|
|
| zeta32647 | ВКВБ1-НР-M50-45-51 | М50х1,5 | 37-45 | 51мм | 50,2-50,7 | Под заказ |
20941.85
|
|
| zeta32644 | ВКВБ1-НС-M50-38-45 | М50х1,5 | 30-38 | 45мм | 50,2-50,7 | Под заказ |
19249.04
|
|
| zeta32643 | ВКВБ1-НР-M50-38-45 | М50х1,5 | 30-38 | 45мм | 50,2-50,7 | Под заказ |
19249.04
|
|
| zeta32640 | ВКВБ1-НС-M50-33-38 | М50х1,5 | 25-33 | 38мм | 50,2-50,7 | Под заказ |
15577.24
|
|
| zeta32639 | ВКВБ1-НР-M50-33-38 | М50х1,5 | 25-33 | 38мм | 50,2-50,7 | Под заказ |
15577.24
|
|
| zeta32636 | ВКВБ1-НС-M40-33-38 | М40х1,5 | 25-33 | 38мм | 40,2-40,7 | Под заказ |
15245.68
|
|
| zeta32635 | ВКВБ1-НР-M40-33-38 | М40х1,5 | 25-33 | 38мм | 40,2-40,7 | Под заказ |
15245.68
|
|
| zeta32632 | ВКВБ1-НС-M40-26-33 | М40х1,5 | 18-26 | 33мм | 40,2-40,7 | Под заказ |
12135.80
|
|
| zeta32631 | ВКВБ1-НР-M40-26-33 | М40х1,5 | 18-26 | 33мм | 40,2-40,7 | Под заказ |
12135.80
|
|
| zeta32628 | ВКВБ1-НС-M32-26-33 | М32х1,5 | 18-26 | 33мм | 32,2-32,7 | Под заказ |
11259.71
|
|
| zeta32627 | ВКВБ1-НР-M32-26-33 | М32х1,5 | 18-26 | 33мм | 32,2-32,7 | Под заказ |
11259.71
|
|
| zeta32624 | ВКВБ1-НС-M32-20-26 | М32х1,5 | 12-20 | 26мм | 32,2-32,7 | Под заказ |
8272.03
|
|
| zeta32623 | ВКВБ1-НР-M32-20-26 | М32х1,5 | 12-20 | 26мм | 32,2-32,7 | Под заказ |
8272.03
|
|
| zeta32620 | ВКВБ1-НС-M25-20-26 | М25х1,5 | 12-20 | 26мм | 25,2-25,7 | Под заказ |
8306.94
|
|
| zeta32619 | ВКВБ1-НР-M25-20-26 | М25х1,5 | 12-20 | 26мм | 25,2-25,7 | Под заказ |
8306.94
|
|
| zeta32616 | ВКВБ1-НС-M25-14-20 | М25х1,5 | 7-14 | 20мм | 25,2-25,7 | Под заказ |
5598.45
|
|
| zeta32615 | ВКВБ1-НР-M25-14-20 | М25х1,5 | 7-14 | 20мм | 25,2-25,7 | Под заказ |
5598.45
|
|
| zeta32612 | ВКВБ1-НС-M20-14-20 | М20х1,5 | 7-14 | 20мм | 20,2-20,7 | Под заказ |
5525.18
|
|
| zeta32611 | ВКВБ1-НР-M20-14-20 | М20х1,5 | 7-14 | 20мм | 20,2-20,7 | Под заказ |
5525.18
|
|
| zeta32608 | ВКВБ1-НС-M20-9-14 | М20х1,5 | 3-9 | 14мм | 20,2-20,7 | Под заказ |
3469.36
|
|
| zeta32607 | ВКВБ1-НР-M20-9-14 | М20х1,5 | 3-9 | 14мм | 20,2-20,7 | Под заказ |
3469.36
|
|
| zeta32604 | ВКВБ1-НС-M16-9-14 | М16х1,5 | 3-9 | 14мм | 16,2-16,7 | Под заказ |
3392.58
|
|
| zeta32603 | ВКВБ1-НР-M16-9-14 | М16х1,5 | 3-9 | 14мм | 16,2-16,7 | Под заказ |
3392.58
|
|
| zeta32704 | ВКВБ1-НС-G1 ½-42-51 | G1 1/2-В | 37-42 | 51мм | 48-48,5 | Под заказ |
21919.11
|
|
| zeta32703 | ВКВБ1-НР-G1 ½-42-51 | G1 1/2-В | 37-42 | 51мм | 48-48,5 | Под заказ |
21919.11
|
|
| zeta32764 | ВКВБ1-НС-К2-51-57 | К2 | 42-51 | 57мм | — | Под заказ |
31583.80
|
|
| zeta32763 | ВКВБ1-НР-К2-51-57 | К2 | 42-51 | 57мм | — | Под заказ |
31583.80
|
|
| zeta32760 | ВКВБ1-НС-К2-45-51 | К2 | 37-45 | 51мм | — | Под заказ |
21884.21
|
|
| zeta32759 | ВКВБ1-НР-К2-45-51 | К2 | 37-45 | 51мм | — | Под заказ |
21884.21
|
|
| zeta32756 | ВКВБ1-НС-К1 ½-38-45 | К1 1/2 | 30-38 | 45мм | — | Под заказ |
20837.11
|
|
| zeta32755 | ВКВБ1-НР-К1 ½-38-45 | К1 1/2 | 30-38 | 45мм | — | Под заказ |
20837.11
|
|
| zeta32752 | ВКВБ1-НС-К1 ½-33-38 | К1 1/2 | 25-33 | 38мм | — | Под заказ |
16990.83
|
|
| zeta32751 | ВКВБ1-НР-К1 ½-33-38 | К1 1/2 | 25-33 | 38мм | — | Под заказ |
16990.83
|
|
| zeta32748 | ВКВБ1-НС-К1 ¼-33-38 | К1 1/4 | 25-33 | 38мм | — | Под заказ |
16132.18
|
|
| zeta32747 | ВКВБ1-НР-К1 ¼-33-38 | К1 1/4 | 25-33 | 38мм | — | Под заказ |
16132.18
|
|
| zeta32744 | ВКВБ1-НС-К1 ¼-26-33 | К1 1/4 | 18-26 | 33мм | — | Под заказ |
13092.15
|
|
| zeta32743 | ВКВБ1-НР-К1 ¼-26-33 | К1 1/4 | 18-26 | 33мм | — | Под заказ |
13092.15
|
|
| zeta32740 | ВКВБ1-НС-К1-26-33 | К1 | 18-26 | 33мм | — | Под заказ |
12104.40
|
|
| zeta32739 | ВКВБ1-НР-К1-26-33 | К1 | 18-26 | 33мм | — | Под заказ |
12104.40
|
|
| zeta32736 | ВКВБ1-НС-К1-20-26 | К1 | 12-20 | 26мм | — | Под заказ |
9479.68
|
|
| zeta32735 | ВКВБ1-НР-К1-20-26 | К1 | 12-20 | 26мм | — | Под заказ |
9479.68
|
|
| zeta32732 | ВКВБ1-НС-К3/4-20-26 | К3/4 | 12-20 | 26мм | — | Под заказ |
8844.45
|
|
| zeta32731 | ВКВБ1-НР-К3/4-20-26 | К3/4 | 12-20 | 26мм | — | Под заказ |
8844.45
|
|
| zeta32728 | ВКВБ1-НС-К3/4-14-20 | К3/4 | 7-14 | 20мм | — | Под заказ |
6087.10
|
|
| zeta32727 | ВКВБ1-НР-К3/4-14-20 | К3/4 | 7-14 | 20мм | — | Под заказ |
6087.10
|

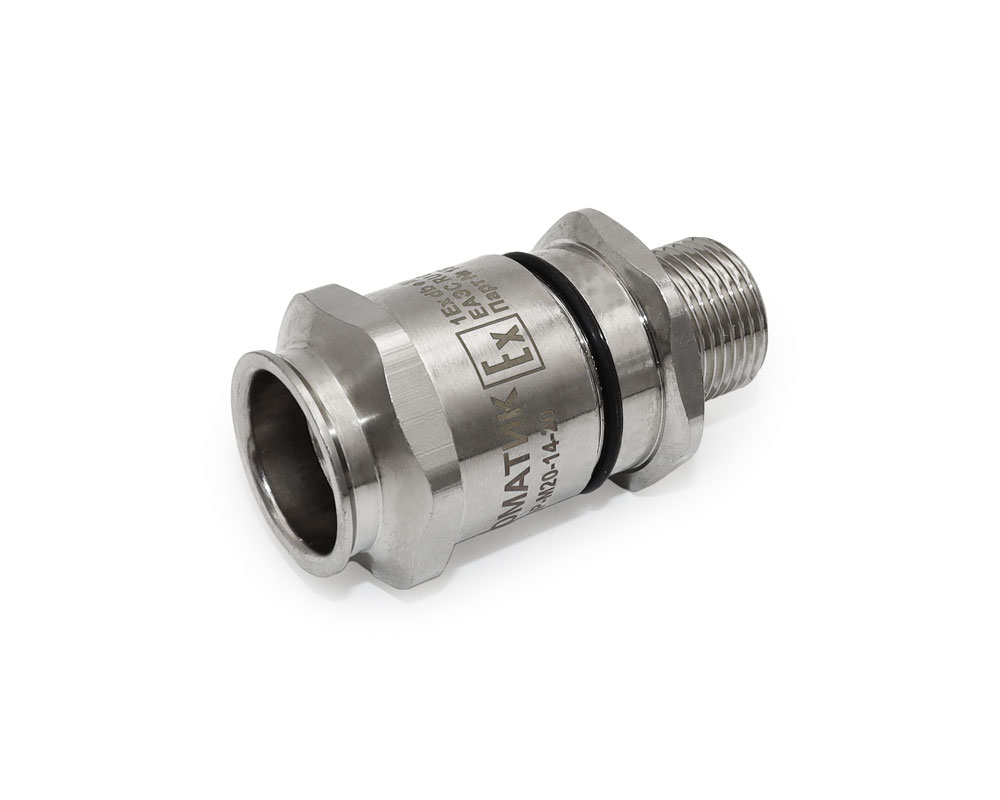

Кабельный ввод ВКВБ1 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением внутренней оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля и корпуса устройства c металлической оболочкой электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВБ1 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Для фиксации кабельного ввода в корпусе оборудовани с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы типа ВКВБ1 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков
- Для Ex-вводов типва ВКВБ1-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВБ1-Н[Х] – нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВБ1-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВБ1-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВБ1 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
Состав комплекта:
- Корпус ввода
- Защитное уплотнительное кольцо
- Кабельный уплотнитель
- Заглушка
- Втулка для фиксации брони
- Кольцо для фиксации брони кабеля
- Накидная гайка
Вид изделия
Ех-вводКлиматическое исполнение
УХЛ 1Маркировка взрывозащиты
1Ex db e II Gb XМатериал
Нержавеющая стальСтепень IP
IP68Бренд
ГОФРОМАТИК
