ВКВ2 для небронированного кабеля
Ех-кабельный ввод ВКВ2-НС-G1 1/4-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31104 Остаток: Под заказЕх-кабельный ввод ВКВ2-НР-G1 1/4-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31103 Остаток: Под заказЕх-кабельный ввод ВКВ2-НС-G1 1/4-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31100 Остаток: Под заказЕх-кабельный ввод ВКВ2-НР-G1 1/4-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31099 Остаток: Под заказЕх-кабельный ввод ВКВ2-НС-G 3/4-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31088 Остаток: Под заказЕх-кабельный ввод ВКВ2-НР-G 3/4-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31087 Остаток: Под заказЕх-кабельный ввод ВКВ2-НС-G 3/4-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31084 Остаток: Под заказЕх-кабельный ввод ВКВ2-НР-G 3/4-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31083 Остаток: Под заказЕх-кабельный ввод ВКВ2-НС-G 1/2-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31080 Остаток: Под заказЕх-кабельный ввод ВКВ2-НР-G 1/2-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31079 Остаток: Под заказЕх-кабельный ввод ВКВ2-НР-G1 1/2-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31107 Остаток: Под заказЕх-кабельный ввод ВКВ2-НС-G1 1/2-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31108 Остаток: Под заказ| Артикул | Тип изделия | Типоразмер резьбы | Диапазон диаметра кабеля Dk, мм | Макс. диаметр отверстия в оболочке, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|
| zeta31064 | ВКВ2-НС-М75-51 | М75х2 | 42-51 мм | 75,2-75,7 | Под заказ |
23405.74
|
|
| zeta31063 | ВКВ2-НР-М75-51 | М75х2 | 42-51 мм | 75,2-75,7 | Под заказ |
23405.74
|
|
| zeta31060 | ВКВ2-НС-М63-57 | М63х1,5 | 48-57 мм | 63,2-63,7 | Под заказ |
17500.01
|
|
| zeta31059 | ВКВ2-НР-М63-57 | М63х1,5 | 48-57 мм | 63,2-63,7 | Под заказ |
17500.01
|
|
| zeta31056 | ВКВ2-НС-М63-51 | М63х1,5 | 42-51 мм | 63,2-63,7 | Под заказ |
17431.60
|
|
| zeta31055 | ВКВ2-НР-М63-51 | М63х1,5 | 42-51 мм | 63,2-63,7 | Под заказ |
17431.60
|
|
| zeta31052 | ВКВ2-НС-М63-45 | М63х1,5 | 37-45 мм | 63,2-63,7 | Под заказ |
16443.06
|
|
| zeta31051 | ВКВ2-НР-М63-45 | М63х1,5 | 37-45 мм | 63,2-63,7 | Под заказ |
16443.06
|
|
| zeta31048 | ВКВ2-НС-М50-45 | М50х1,5 | 37-45 мм | 50,2-50,7 | Под заказ |
9952.85
|
|
| zeta31047 | ВКВ2-НР-М50-45 | М50х1,5 | 37-45 мм | 50,2-50,7 | Под заказ |
9952.85
|
|
| zeta31044 | ВКВ2-НС-М50-38 | М50х1,5 | 30-38 мм | 50,2-50,7 | Под заказ |
9710.38
|
|
| zeta31043 | ВКВ2-НР-М50-38 | М50х1,5 | 30-38 мм | 50,2-50,7 | Под заказ |
9710.38
|
|
| zeta31040 | ВКВ2-НС-М50-33 | М50х1,5 | 25-33 мм | 50,2-50,7 | Под заказ |
9552.03
|
|
| zeta31039 | ВКВ2-НР-М50-33 | М50х1,5 | 25-33 мм | 50,2-50,7 | Под заказ |
9552.03
|
|
| zeta31036 | ВКВ2-НС-М40-33 | М40х1,5 | 25-33 мм | 40,2-40,7 | Под заказ |
6931.63
|
|
| zeta31035 | ВКВ2-НР-М40-33 | М40х1,5 | 25-33 мм | 40,2-40,7 | Под заказ |
6931.63
|
|
| zeta31032 | ВКВ2-НС-М40-26 | М40х1,5 | 18-26 мм | 40,2-40,7 | Под заказ |
7459.94
|
|
| zeta31031 | ВКВ2-НР-М40-26 | М40х1,5 | 18-26 мм | 40,2-40,7 | Под заказ |
7459.94
|
|
| zeta31028 | ВКВ2-НС-М32-26 | М32х1,5 | 18-26 мм | 32,2-32,7 | Под заказ |
5564.04
|
|
| zeta31027 | ВКВ2-НР-М32-26 | М32х1,5 | 18-26 мм | 32,2-32,7 | Под заказ |
5564.04
|
|
| zeta31024 | ВКВ2-НС-М32-20 | М32х1,5 | 12-20 мм | 32,2-32,7 | Под заказ |
4849.04
|
|
| zeta31023 | ВКВ2-НР-М32-20 | М32х1,5 | 12-20 мм | 32,2-32,7 | Под заказ |
4849.04
|
|
| zeta31020 | ВКВ2-НС-М25-20 | M25х1,5 | 12-20 мм | 25,2-25,7 | Под заказ |
3593.18
|
|
| zeta31019 | ВКВ2-НР-М25-20 | M25х1,5 | 12-20 мм | 25,2-25,7 | Под заказ |
3593.18
|
|
| zeta31016 | ВКВ2-НС-М25-14 | M25х1,5 | 7-14 мм | 25,2-25,7 | Под заказ |
3325.89
|
|
| zeta31015 | ВКВ2-НР-М25-14 | M25х1,5 | 7-14 мм | 25,2-25,7 | Под заказ |
3325.89
|
|
| zeta31012 | ВКВ2-НС-М20-14 | M20х1,5 | 7-14 мм | 20,2-20,7 | Под заказ |
2536.50
|
|
| zeta31011 | ВКВ2-НР-М20-14 | M20х1,5 | 7-14 мм | 20,2-20,7 | Под заказ |
2536.50
|
|
| zeta31008 | ВКВ2-НС-М20-9 | M20х1,5 | 3-9 мм | 20,2-20,7 | Под заказ |
2234.88
|
|
| zeta31068 | ВКВ2-НС-М75-57 | М75х2 | 48-57 мм | 75,2-75,7 | Под заказ |
23436.79
|
|
| zeta31067 | ВКВ2-НР-М75-57 | М75х2 | 48-57 мм | 75,2-75,7 | Под заказ |
23436.79
|
|
| zeta31007 | ВКВ2-НР-М20-9 | M20х1,5 | 3-9 мм | 20,2-20,7 | Под заказ |
2234.88
|
|
| zeta31004 | ВКВ2-НС-М16-9 | М16х1,5 | 3-9 мм | 16,2-16,7 | Под заказ |
1740.59
|
|
| zeta31003 | ВКВ2-НР-М16-9 | М16х1,5 | 3-9 мм | 16,2-16,7 | Под заказ |
1740.59
|
|
| zeta31104 | ВКВ2-НС-G1 ¼-33 | G1 1/4"-B | 25-33 мм | 42,1-42,6 | Под заказ |
7615.53
|
|
| zeta31103 | ВКВ2-НР-G1 ¼-33 | G1 1/4"-B | 25-33 мм | 42,1-42,6 | Под заказ |
7615.53
|
|
| zeta31100 | ВКВ2-НС-G1 ¼-26 | G1 1/4"-B | 18-26 мм | 42,1-42,6 | Под заказ |
7957.49
|
|
| zeta31099 | ВКВ2-НР-G1 ¼-26 | G1 1/4"-B | 18-26 мм | 42,1-42,6 | Под заказ |
7957.49
|
|
| zeta31096 | ВКВ2-НС-G1-26 | G1"-B | 18-26 мм | 33,4-33,9 | Под заказ |
6185.56
|
|
| zeta31095 | ВКВ2-НР-G1-26 | G1"-B | 18-26 мм | 33,4-33,9 | Под заказ |
6185.56
|
|
| zeta31092 | ВКВ2-НС-G1-20 | G1"-B | 12-20 мм | 33,4-33,9 | Под заказ |
5439.50
|
|
| zeta31091 | ВКВ2-НР-G1-20 | G1"-B | 12-20 мм | 33,4-33,9 | Под заказ |
5439.50
|
|
| zeta31088 | ВКВ2-НС-G3/4-20 | G3/4"-B | 12-20 мм | 26,6-27,1 | Под заказ |
4377.06
|
|
| zeta31087 | ВКВ2-НР-G3/4-20 | G3/4"-B | 12-20 мм | 26,6-27,1 | Под заказ |
4377.06
|
|
| zeta31084 | ВКВ2-НС-G3/4-14 | G3/4"-B | 7-14 мм | 26,6-27,1 | Под заказ |
3440.89
|
|
| zeta31083 | ВКВ2-НР-G3/4-14 | G3/4"-B | 7-14 мм | 26,6-27,1 | Под заказ |
3440.89
|
|
| zeta31080 | ВКВ2-НС-G1/2-14 | K1/2-B | 7-14 мм | 33,4-33,9 | Под заказ |
2813.08
|
|
| zeta31079 | ВКВ2-НР-G1/2-14 | K1/2-B | 7-14 мм | 21,2-21,7 | Под заказ |
2813.08
|
|
| zeta31107 | ВКВ2-НР-G1 ½-33 | G1 1/2-B | 25-33 мм | 48-48,5 | Под заказ |
9685.59
|
|
| zeta31108 | ВКВ2-НС-G1 ½-33 | G1 1/2-B | 25-33 мм | 48-48,5 | Под заказ |
9685.59
|

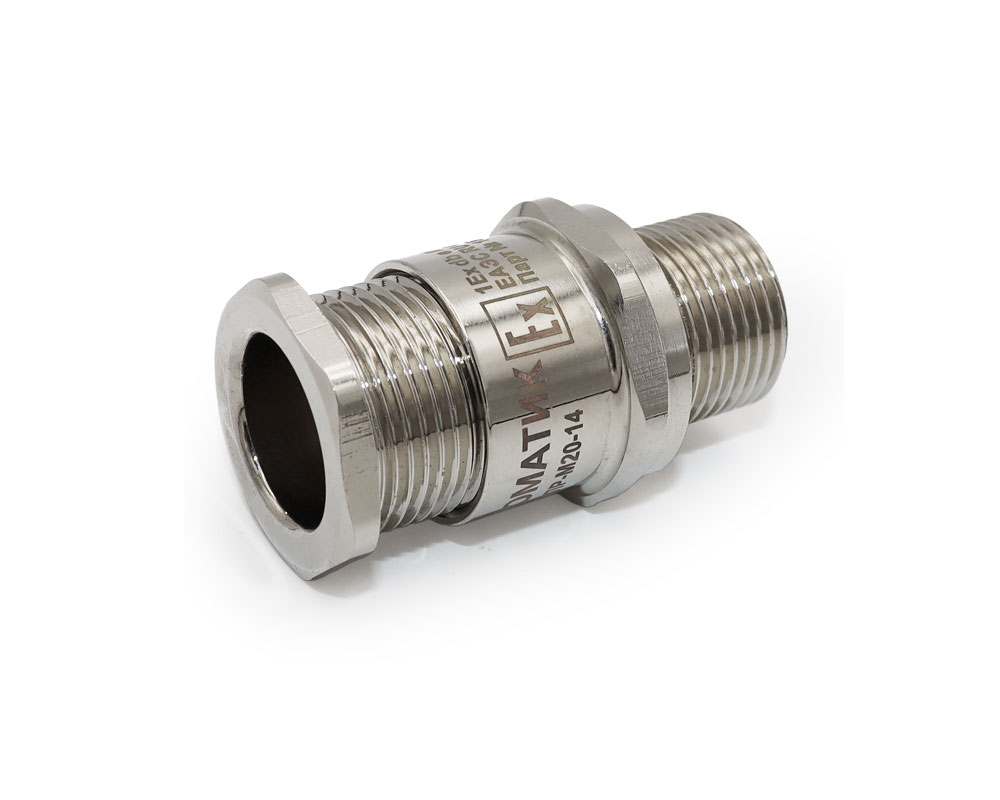

Кабельный ввод ВКВ2 Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, в корпус электротехнического устройства, электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВ2 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы типа ВКВ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов типа ВКВ2 изготовлены из шестигранных прутков
- для Ex-вводов типва ВКВ2-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВ2-Н[Х] – нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ2 изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВ2-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВ2-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
Состав конструкции ввода ВКВ2:
- Корпус ввода
- Кабельный уплотнитель
- Заглушка
- Антифрикционное кольцо
- Нажимная гайка
Маркировка взрывозащиты
1Ех db е II Gb XМатериал
Нержавеющая стальСтепень IP
IP68Изготавливается по
ТУ 27.33.13.130-048-99856433-2021Бренд
ГОФРОМАТИК
