ВКВБ3 с уплотнением внешней оболочки
Ех-кабельный ввод ВКВБ3-НС-M63-51-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33056 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M63-51-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33055 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M63-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33052 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M63-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33051 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M50-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33048 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M50-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33047 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M50-38-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33044 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M50-38-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33043 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M50-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33040 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M50-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33039 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M40-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33036 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M40-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33035 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M40-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33032 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M40-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33031 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M32-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33028 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M32-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33027 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M32-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33024 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M32-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33023 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M25-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33020 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M25-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33019 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M25-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33016 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M25-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33015 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M20-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33012 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M20-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33011 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M20-9-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33008 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M20-9-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33007 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-M16-9-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33004 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-M16-9-14 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33003 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-К2-51-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33164 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-К2-51-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33163 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-К2-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33160 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-К2-45-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33159 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-К1 1/2-38-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33156 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-К1 1/2-38-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33155 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-К1 1/2-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33152 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-К1 1/2-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33151 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-К1 1/4-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33148 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-К1 1/4-33-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33147 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-К1 1/4-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33144 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-К1 1/4-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33143 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-К1-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33140 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-К1-26-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33139 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-К1-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33136 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-К1-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33135 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-К3/4-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33132 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-К3/4-20-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33131 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-К3/4-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33128 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-К3/4-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33127 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НС-К1/2-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33124 Остаток: Под заказЕх-кабельный ввод ВКВБ3-НР-К1/2-14-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta33123 Остаток: Под заказ| Артикул | Тип изделия | Типоразмер резьбы | Диаметр кабеля (без брони/с броней) | Макс. диаметр отверстия в оболочке, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|
| zeta33056 | ВКВБ3-НС-M63-51-57 | М63х1,5 | 51 | 48-57мм | 63,2-63,7 | Под заказ |
34437.70
|
|
| zeta33055 | ВКВБ3-НР-M63-51-57 | М63х1,5 | 51 | 48-57мм | 63,2-63,7 | Под заказ |
34437.70
|
|
| zeta33052 | ВКВБ3-НС-M63-45-51 | М63х1,5 | 45 | 42-51мм | 63,2-63,7 | Под заказ |
25529.10
|
|
| zeta33051 | ВКВБ3-НР-M63-45-51 | М63х1,5 | 45 | 42-51мм | 63,2-63,7 | Под заказ |
25529.10
|
|
| zeta33048 | ВКВБ3-НС-M50-45-51 | М50х1,5 | 45 | 42-51мм | 50,2-50,7 | Под заказ |
24447.89
|
|
| zeta33047 | ВКВБ3-НР-M50-45-51 | М50х1,5 | 45 | 42-51мм | 50,2-50,7 | Под заказ |
24447.89
|
|
| zeta33044 | ВКВБ3-НС-M50-38-45 | М50х1,5 | 38 | 37-45мм | 50,2-50,7 | Под заказ |
19640.20
|
|
| zeta33043 | ВКВБ3-НР-M50-38-45 | М50х1,5 | 38 | 37-45мм | 50,2-50,7 | Под заказ |
19640.20
|
|
| zeta33040 | ВКВБ3-НС-M50-33-38 | М50х1,5 | 33 | 30-38мм | 50,2-50,7 | Под заказ |
18293.04
|
|
| zeta33039 | ВКВБ3-НР-M50-33-38 | М50х1,5 | 33 | 30-38мм | 50,2-50,7 | Под заказ |
18293.04
|
|
| zeta33036 | ВКВБ3-НС-M40-33-38 | М40х1,5 | 33 | 30-38мм | 40,2-40,7 | Под заказ |
17540.74
|
|
| zeta33035 | ВКВБ3-НР-M40-33-38 | М40х1,5 | 33 | 30-38мм | 40,2-40,7 | Под заказ |
17540.74
|
|
| zeta33032 | ВКВБ3-НС-M40-26-33 | М40х1,5 | 26 | 25-33мм | 40,2-40,7 | Под заказ |
12897.49
|
|
| zeta33031 | ВКВБ3-НР-M40-26-33 | М40х1,5 | 26 | 25-33мм | 40,2-40,7 | Под заказ |
12897.49
|
|
| zeta33028 | ВКВБ3-НС-M32-26-33 | М32х1,5 | 26 | 25-33мм | 32,2-32,7 | Под заказ |
11357.91
|
|
| zeta33027 | ВКВБ3-НР-M32-26-33 | М32х1,5 | 26 | 25-33мм | 32,2-32,7 | Под заказ |
11357.91
|
|
| zeta33024 | ВКВБ3-НС-M32-20-26 | М32х1,5 | 20 | 18-26мм | 32,2-32,7 | Под заказ |
11280.96
|
|
| zeta33023 | ВКВБ3-НР-M32-20-26 | М32х1,5 | 20 | 18-26мм | 32,2-32,7 | Под заказ |
11280.96
|
|
| zeta33020 | ВКВБ3-НС-M25-20-26 | М25х1,5 | 20 | 18-26мм | 25,2-25,7 | Под заказ |
11228.46
|
|
| zeta33019 | ВКВБ3-НР-M25-20-26 | М25х1,5 | 20 | 18-26мм | 25,2-25,7 | Под заказ |
11228.46
|
|
| zeta33016 | ВКВБ3-НС-M25-14-20 | М25х1,5 | 14 | 12-20мм | 25,2-25,7 | Под заказ |
6886.14
|
|
| zeta33015 | ВКВБ3-НР-M25-14-20 | М25х1,5 | 14 | 12-20мм | 25,2-25,7 | Под заказ |
6886.14
|
|
| zeta33012 | ВКВБ3-НС-M20-14-20 | М20х1,5 | 14 | 12-20мм | 20,2-20,7 | Под заказ |
6732.21
|
|
| zeta33011 | ВКВБ3-НР-M20-14-20 | М20х1,5 | 14 | 12-20мм | 20,2-20,7 | Под заказ |
6732.21
|
|
| zeta33008 | ВКВБ3-НС-M20-9-14 | М20х1,5 | 9 | 7-14мм | 20,2-20,7 | Под заказ |
4069.41
|
|
| zeta33007 | ВКВБ3-НР-M20-9-14 | М20х1,5 | 9 | 7-14мм | 20,2-20,7 | Под заказ |
4069.41
|
|
| zeta33004 | ВКВБ3-НС-M16-9-14 | М16х1,5 | 9 | 7-14мм | 16,2-16,7 | Под заказ |
3950.45
|
|
| zeta33003 | ВКВБ3-НР-M16-9-14 | М16х1,5 | 9 | 7-14мм | 16,2-16,7 | Под заказ |
3950.45
|
|
| zeta33164 | ВКВБ3-НС-К2-51-57 | К2 | 51 | 48-57мм | — | Под заказ |
38850.01
|
|
| zeta33163 | ВКВБ3-НР-К2-51-57 | К2 | 51 | 48-57мм | — | Под заказ |
38850.01
|
|
| zeta33160 | ВКВБ3-НС-К2-45-51 | К2 | 45 | 42-51мм | — | Под заказ |
28485.78
|
|
| zeta33159 | ВКВБ3-НР-К2-45-51 | К2 | 45 | 42-51мм | — | Под заказ |
28485.78
|
|
| zeta33156 | ВКВБ3-НС-К1 ½-38-45 | К1 1/2 | 38 | 37-45мм | — | Под заказ |
24307.95
|
|
| zeta33155 | ВКВБ3-НР-К1 ½-38-45 | К1 1/2 | 38 | 37-45мм | — | Под заказ |
24307.95
|
|
| zeta33152 | ВКВБ3-НС-К1 ½-33-38 | К1 1/2 | 33 | 30-38мм | — | Под заказ |
21022.33
|
|
| zeta33151 | ВКВБ3-НР-К1 ½-33-38 | К1 1/2 | 33 | 30-38мм | — | Под заказ |
21022.33
|
|
| zeta33148 | ВКВБ3-НС-К1 ¼-33-38 | К1 1/4 | 33 | 30-38мм | — | Под заказ |
20165.05
|
|
| zeta33147 | ВКВБ3-НР-К1 ¼-33-38 | К1 1/4 | 33 | 30-38мм | — | Под заказ |
20165.05
|
|
| zeta33144 | ВКВБ3-НС-К1 ¼-26-33 | К1 1/4 | 26 | 25-33мм | — | Под заказ |
15346.86
|
|
| zeta33143 | ВКВБ3-НР-К1 ¼-26-33 | К1 1/4 | 26 | 25-33мм | — | Под заказ |
15346.86
|
|
| zeta33140 | ВКВБ3-НС-К1-26-33 | К1 | 26 | 25-33мм | — | Под заказ |
14381.10
|
|
| zeta33139 | ВКВБ3-НР-К1-26-33 | К1 | 26 | 25-33мм | — | Под заказ |
14381.10
|
|
| zeta33136 | ВКВБ3-НС-К1-20-26 | К1 | 20 | 18-26мм | — | Под заказ |
12407.66
|
|
| zeta33135 | ВКВБ3-НР-К1-20-26 | К1 | 20 | 18-26мм | — | Под заказ |
12407.66
|
|
| zeta33132 | ВКВБ3-НС-К3/4-20-26 | К3/4 | 20 | 18-26мм | — | Под заказ |
11767.33
|
|
| zeta33131 | ВКВБ3-НР-К3/4-20-26 | К3/4 | 20 | 18-26мм | — | Под заказ |
11767.33
|
|
| zeta33128 | ВКВБ3-НС-К3/4-14-20 | К3/4 | 14 | 12-20мм | — | Под заказ |
7855.38
|
|
| zeta33127 | ВКВБ3-НР-К3/4-14-20 | К3/4 | 14 | 12-20мм | — | Под заказ |
7855.38
|
|
| zeta33124 | ВКВБ3-НС-К1/2-14-20 | К1/2 | 14 | 12-20мм | — | Под заказ |
7816.89
|
|
| zeta33123 | ВКВБ3-НР-К1/2-14-20 | К1/2 | 14 | 12-20мм | — | Под заказ |
7816.89
|

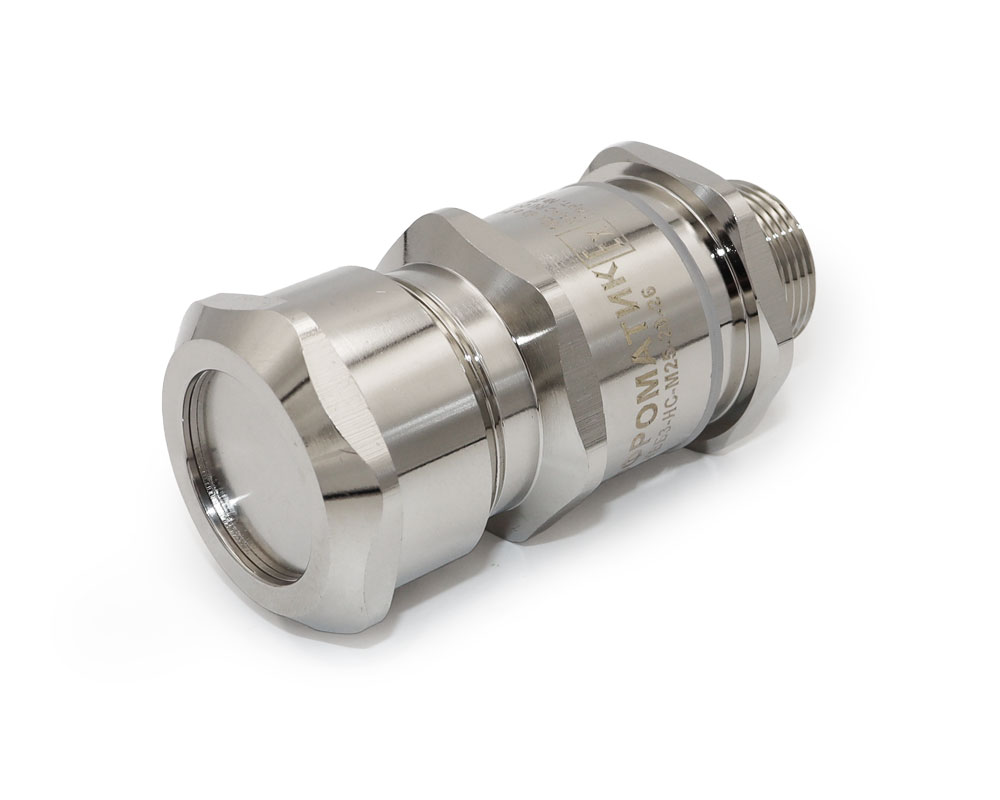

Кабельный ввод ВКВБ3 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля и корпуса устройства c металлической оболочкой электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Для фиксации кабельного ввода в корпусе оборудовани с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы ВКВБ3 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Ex-вводы типа ВКВБ3 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков
- Для Ex-вводов типа ВКВБ3-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВБ3-Н[Х] – нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВБ3-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВБ3-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВБ3 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВБ3 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
Состав комплекта:
- Корпус ввода
- Защитное уплотнительное кольцо
- Втулка для фиксации брони
- Кольцо для фиксации брони
- Зажимная муфта
- Кабельный уплотнитель наружной оболочки
- Заглушка
- Антифрикционное кольцо
- Накидная гайка
Вид изделия
Ех-вводКлиматическое исполнение
УХЛ 1Маркировка взрывозащиты
1Ex db e II Gb XМатериал
Нержавеющая стальСтепень IP
IP68Бренд
ГОФРОМАТИК
