Взрывозащищенные кабельные вводы ВКВ2ТН - Линейка «ХимЛайн»
Ех-кабельный ввод ВКВ2ТН-НС-М75-G2 1/2-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31344 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-G2 1/2-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31343 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М75-М75-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31340 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-М75-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31339 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М75-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31336 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31335 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М75-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31332 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31331 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М75-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31328 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31327 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М75-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31324 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31323 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31320 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31319 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31316 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31315 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31312 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31311 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31308 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31307 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-G1 1/2-43 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31304 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-G1 1/2-43 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31303 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-М50-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31300 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-М50-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31299 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М50-G1 1/2-43 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31296 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М50-G1 1/2-43 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31295 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М50-М50-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31292 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М50-М50-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31291 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М50-G1 1/2-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31288 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М50-G1 1/2-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31287 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М50-М50-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31284 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М50-М50-38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31283 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М50-G1 1/4-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31280 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М50-G1 1/4-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31279 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М50-М40-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31276 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М50-М40-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31275 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М40-G1 1/4-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31272 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М40-G1 1/4-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31271 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М40-М40-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31268 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М40-М40-33 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31267 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М40-G1-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31264 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М40-G1-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31263 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М40-М32-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31260 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М40-М32-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31259 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М32-G1-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31256 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М32-G1-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31255 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М32-М32-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31252 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М32-М32-26 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31251 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М32-G3/4-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31248 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М32-G3/4-20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31247 Остаток: Под заказ| Артикул | Тип изделия | Тип и размер резьбы D1 | Тип и размер резьбы D3 | Длина резьбы Lp / длина резьбы Lpт / длина общая L, мм | Диапазон диаметров кабеля D2, мм | Размеры под ключ S1/S2 | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| zeta31344 | ВКВ2ТН-НС-М75-G2 1/2-57 | М75х2 | G2 1/2 | 22/22/95 | 48-57 мм | 88/77 | Под заказ |
29538.69
|
|
| zeta31343 | ВКВ2ТН-НР-М75-G2 1/2-57 | М75х2 | G2 1/2 | 22/22/95 | 48-57 мм | 88/77 | Под заказ |
29538.69
|
|
| zeta31340 | ВКВ2ТН-НС-М75-М75-57 | М75х2 | М75 | 22/22/95 | 48-57 мм | 88/77 | Под заказ |
29645.40
|
|
| zeta31339 | ВКВ2ТН-НР-М75-М75-57 | М75х2 | М75 | 22/22/95 | 48-57 мм | 88/77 | Под заказ |
29645.40
|
|
| zeta31336 | ВКВ2ТН-НС-М75-G2-53 | М75х2 | G2 | 22/22/95 | 48-53 мм | 88/77 | Под заказ |
35083.49
|
|
| zeta31335 | ВКВ2ТН-НР-М75-G2-53 | М75х2 | G2 | 22/22/95 | 48-53 мм | 88/77 | Под заказ |
35083.49
|
|
| zeta31332 | ВКВ2ТН-НС-М75-М63-57 | М75х2 | М63 | 22/22/95 | 48-57 мм | 88/77 | Под заказ |
32128.11
|
|
| zeta31331 | ВКВ2ТН-НР-М75-М63-57 | М75х2 | М63 | 22/22/95 | 48-57 мм | 88/77 | Под заказ |
32128.11
|
|
| zeta31328 | ВКВ2ТН-НС-М75-G2-51 | М75х2 | G2 | 22/22/95 | 42-51 мм | 88/68 | Под заказ |
30579.21
|
|
| zeta31327 | ВКВ2ТН-НР-М75-G2-51 | М75х2 | G2 | 22/22/95 | 42-51 мм | 88/68 | Под заказ |
30579.21
|
|
| zeta31324 | ВКВ2ТН-НС-М75-М63-51 | М75х2 | М63 | 22/22/95 | 42-51 мм | 88/68 | Под заказ |
29859.79
|
|
| zeta31323 | ВКВ2ТН-НР-М75-М63-51 | М75х2 | М63 | 22/22/95 | 42-51 мм | 88/68 | Под заказ |
29859.79
|
|
| zeta31320 | ВКВ2ТН-НС-М63-G2-53 | М63х1,5 | G2 | 22/22/94 | 48-53 мм | 77/77 | Под заказ |
28630.49
|
|
| zeta31319 | ВКВ2ТН-НР-М63-G2-53 | М63х1,5 | G2 | 22/22/94 | 48-53 мм | 77/77 | Под заказ |
28630.49
|
|
| zeta31316 | ВКВ2ТН-НС-М63-М63-57 | М63х1,5 | М63 | 22/22/94 | 48-57 мм | 77/77 | Под заказ |
25675.06
|
|
| zeta31315 | ВКВ2ТН-НР-М63-М63-57 | М63х1,5 | М63 | 22/22/94 | 48-57 мм | 77/77 | Под заказ |
25675.06
|
|
| zeta31312 | ВКВ2ТН-НС-М63-G2-51 | М63х1,5 | G2 | 22/22/94 | 42-51 мм | 77/68 | Под заказ |
24095.68
|
|
| zeta31311 | ВКВ2ТН-НР-М63-G2-51 | М63х1,5 | G2 | 22/22/94 | 42-51 мм | 77/68 | Под заказ |
24095.68
|
|
| zeta31308 | ВКВ2ТН-НС-М63-М63-51 | М63х1,5 | М63 | 22/22/94 | 42-51 мм | 77/68 | Под заказ |
23376.29
|
|
| zeta31307 | ВКВ2ТН-НР-М63-М63-51 | М63х1,5 | М63 | 22/22/94 | 42-51 мм | 77/68 | Под заказ |
23376.29
|
|
| zeta31304 | ВКВ2ТН-НС-М63-G1 1/2-43 | М63х1,5 | G1 1/2 | 22/20/87 | 37-43 мм | 77/59 | Под заказ |
22904.43
|
|
| zeta31303 | ВКВ2ТН-НР-М63-G1 1/2-43 | М63х1,5 | G1 1/2 | 22/20/87 | 37-43 мм | 77/59 | Под заказ |
22904.43
|
|
| zeta31300 | ВКВ2ТН-НС-М63-М50-45 | М63х1,5 | М50 | 22/20/87 | 37-45 мм | 77/59 | Под заказ |
21810.38
|
|
| zeta31299 | ВКВ2ТН-НР-М63-М50-45 | М63х1,5 | М50 | 22/20/87 | 37-45 мм | 77/59 | Под заказ |
21810.38
|
|
| zeta31296 | ВКВ2ТН-НС-М50-G1 1/2-43 | М50х1,5 | G1 1/2 | 20/20/84 | 37-43 мм | 59/59 | Под заказ |
15854.88
|
|
| zeta31295 | ВКВ2ТН-НР-М50-G1 1/2-43 | М50х1,5 | G1 1/2 | 20/20/84 | 37-43 мм | 59/59 | Под заказ |
15854.88
|
|
| zeta31292 | ВКВ2ТН-НС-М50-М50-45 | М50х1,5 | М50 | 20/20/84 | 37-45 мм | 59/59 | Под заказ |
14760.84
|
|
| zeta31291 | ВКВ2ТН-НР-М50-М50-45 | М50х1,5 | М50 | 20/20/84 | 37-45 мм | 59/59 | Под заказ |
14760.84
|
|
| zeta31288 | ВКВ2ТН-НС-М50-G1 1/2-38 | М50х1,5 | G1 1/2 | 20/20/83,5 | 30-38 мм | 59/52 | Под заказ |
13638.73
|
|
| zeta31287 | ВКВ2ТН-НР-М50-G1 1/2-38 | М50х1,5 | G1 1/2 | 20/20/83,5 | 30-38 мм | 59/52 | Под заказ |
13638.73
|
|
| zeta31284 | ВКВ2ТН-НС-М50-М50-38 | М50х1,5 | М50 | 20/20/83,5 | 30-38 мм | 59/52 | Под заказ |
13973.25
|
|
| zeta31283 | ВКВ2ТН-НР-М50-М50-38 | М50х1,5 | М50 | 20/20/83,5 | 30-38 мм | 59/52 | Под заказ |
13973.25
|
|
| zeta31280 | ВКВ2ТН-НС-М50-G1 1/4-33 | М50х1,5 | G1 1/4 | 20/20/81,5 | 25-33 мм | 59/45 | Под заказ |
13076.38
|
|
| zeta31279 | ВКВ2ТН-НР-М50-G1 1/4-33 | М50х1,5 | G1 1/4 | 20/20/81,5 | 25-33 мм | 59/45 | Под заказ |
13076.38
|
|
| zeta31276 | ВКВ2ТН-НС-М50-М40-33 | М50х1,5 | М40 | 20/20/81,5 | 25-33 мм | 59/45 | Под заказ |
12738.53
|
|
| zeta31275 | ВКВ2ТН-НР-М50-М40-33 | М50х1,5 | М40 | 20/20/81,5 | 25-33 мм | 59/45 | Под заказ |
12738.53
|
|
| zeta31272 | ВКВ2ТН-НС-М40-G1 1/4-33 | М40х1,5 | G1 1/4 | 20/20/81,5 | 25-33 мм | 50/45 | Под заказ |
10218.76
|
|
| zeta31271 | ВКВ2ТН-НР-М40-G1 1/4-33 | М40х1,5 | G1 1/4 | 20/20/81,5 | 25-33 мм | 50/45 | Под заказ |
10218.76
|
|
| zeta31268 | ВКВ2ТН-НС-М40-М40-33 | М40х1,5 | М40 | 20/20/81,5 | 25-33 мм | 50/45 | Под заказ |
9880.91
|
|
| zeta31267 | ВКВ2ТН-НР-М40-М40-33 | М40х1,5 | М40 | 20/20/81,5 | 25-33 мм | 50/45 | Под заказ |
9880.91
|
|
| zeta31264 | ВКВ2ТН-НС-М40-G1-26 | М40х1,5 | G1 | 20/20/81,5 | 18-26 мм | 50/40 | Под заказ |
10340.01
|
|
| zeta31263 | ВКВ2ТН-НР-М40-G1-26 | М40х1,5 | G1 | 20/20/81,5 | 18-26 мм | 50/40 | Под заказ |
10340.01
|
|
| zeta31260 | ВКВ2ТН-НС-М40-М32-26 | М40х1,5 | М32 | 20/20/81,5 | 18-26 мм | 50/40 | Под заказ |
10043.88
|
|
| zeta31259 | ВКВ2ТН-НР-М40-М32-26 | М40х1,5 | М32 | 20/20/81,5 | 18-26 мм | 50/40 | Под заказ |
10043.88
|
|
| zeta31256 | ВКВ2ТН-НС-М32-G1-26 | М32х1,5 | G1 | 20/20/81,5 | 18-26 мм | 40/40 | Под заказ |
8299.46
|
|
| zeta31255 | ВКВ2ТН-НР-М32-G1-26 | М32х1,5 | G1 | 20/20/81,5 | 18-26 мм | 40/40 | Под заказ |
8299.46
|
|
| zeta31252 | ВКВ2ТН-НС-М32-М32-26 | М32х1,5 | М32 | 20/20/81,5 | 18-26 мм | 40/40 | Под заказ |
8003.30
|
|
| zeta31251 | ВКВ2ТН-НР-М32-М32-26 | М32х1,5 | М32 | 20/20/81,5 | 18-26 мм | 40/40 | Под заказ |
8003.30
|
|
| zeta31248 | ВКВ2ТН-НС-М32-G3/4-20 | М32х1,5 | G3/4 | 20/15/72,5 | 12-20 мм | 40/32 | Под заказ |
6522.04
|
|
| zeta31247 | ВКВ2ТН-НР-М32-G3/4-20 | М32х1,5 | G3/4 | 20/15/72,5 | 12-20 мм | 40/32 | Под заказ |
6522.04
|

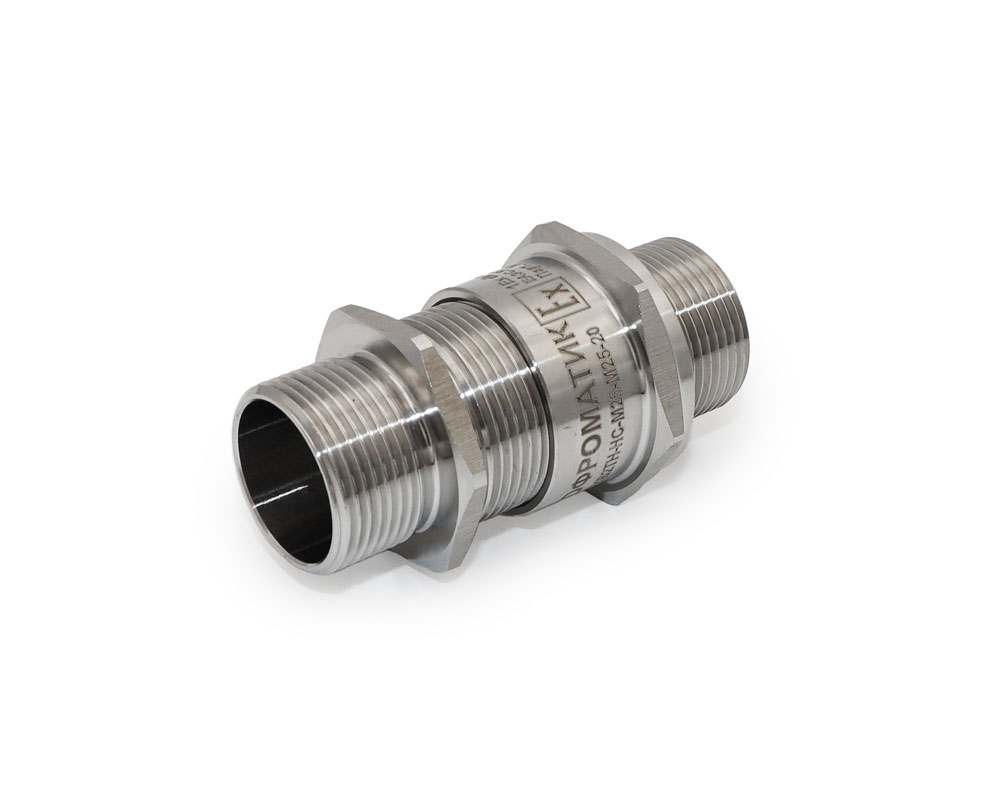

Ex-вводы ВКВ2ТН Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в трубе в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения трубы и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВ2ТН выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Для фиксации кабельного ввода в корпусе оборудовании с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы типа ВКВ2ТН соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков
· Для Ex-вводов типа ВКВ2ТН- Л[Х] - из латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВ2ТН-Н[Х] – из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВ2ТН-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВ2ТН-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ2ТН изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВ2ТН предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
Состав комплекта:
- Корпус
- Кабельный уплотнитель
- Заглушка
- Антифрикционное кольцо
- Нажимной штуцер с наружной резьбой
Климатическое исполнение
УХЛ 1Маркировка взрывозащиты
1Ex db e II Gb XМатериал
Нержавеющая стальСтепень IP
IP68Изготавливается по
ТУ 27.33.13.130-048-99856433-2021Сертификат
ЕАЭС RU C-RU.АЖ58.В.01664/21Бренд
ГОФРОМАТИК
