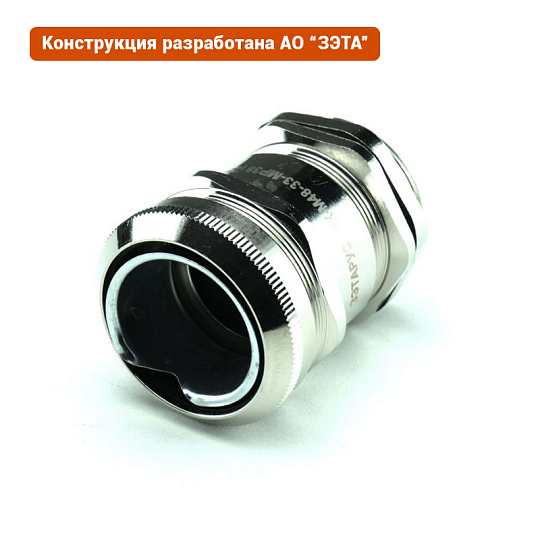

Кабельный ввод ВК-М48-33-МР38 IP66/IP67/IP68 ЗЭТАРУС
Вид изделия:
Кабельный ввод
Вид резьбы:
M
Температура эксплуатации:
от -40 до +100 °С
Климатическое исполнение:
УТ 1, 5
Мин. внутр. диаметр м-а D3, мм:
37,8
Макс. нар. диаметр м-а D4, мм :
46,8
Материал:
Никелированная латунь
Диаметр:
25-33
Степeнь IP:
IP66/IP67/IP68
Изготавливается по:
ТУ 3449-021-99856433-2016
Сертификат:
04ИДЮ11.RU.C00127
Кабельный ввод для металлорукава серии ВК-М48-33-МР38 предназначен для решения задачи: герметичного ввода небронированного кабеля круглого сечения диаметром 25-33мм, проложенного в металлорукаве с условным проходом 37,8мм, в металлическую оболочку электрооборудования и обеспечения надёжного электрического контакта между оболочкой и металлорукавом в соответствии с п. 1.7.77 Правил устройства электроустановок.
Состав комплекта:
- Гайка,
- Круглое уплотнительное кольцо,
- Корпус,
- Резиновая уплотнительная втулка,
- Уплотнительная втулка,
- Заглушка,
- Зажимная втулка,
- Оконцеватель,
- Уплотнитель металлорукава,
- Накидная гайка.
| Артикул | Тип изделия | Диаметр кабеля Dк, мм | Длина резьбы L1/ общая длина L, мм | Размеры, мм | Размер под ключ, мм | ||
| D | D3 | D4 | S1/S2/S3/S4 | ||||
| zeta30030 | ВК-М48-33-МР38 | 25-33 | 14/77,7 | М48х1,5 | 37,8 | 46,8 | 52/52/55/Ф58,3 |
