Коробки протяжные Т-образные

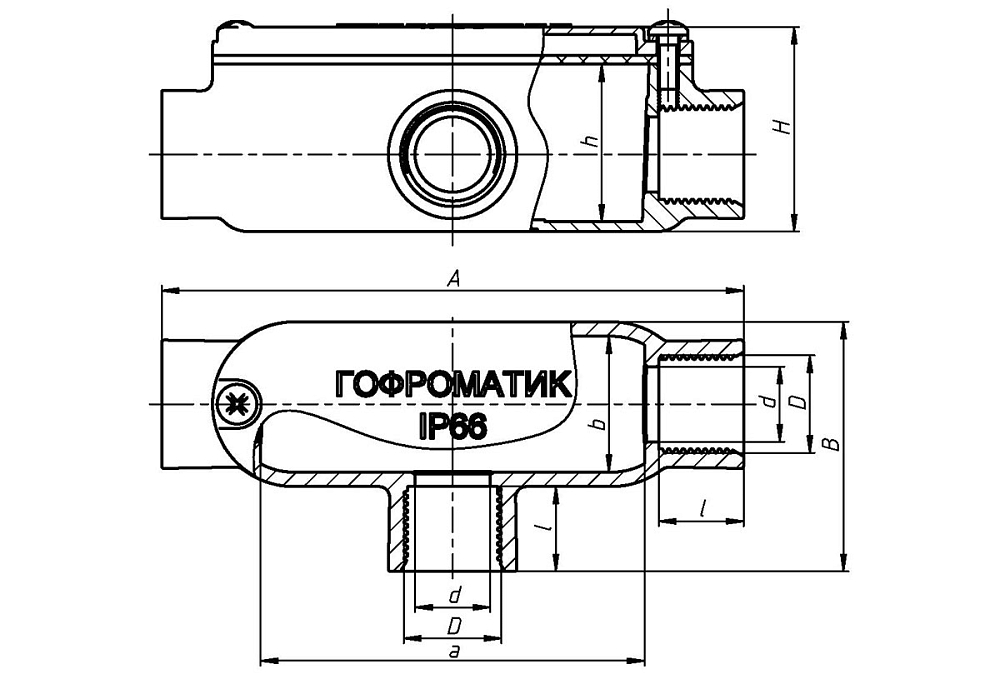

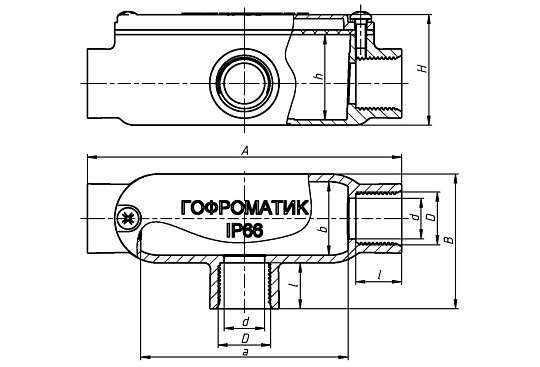

| Артикул | Тип изделия | Тип и размер резьбы D | Внутренние размеры a × b × h, мм | Габаритные размеры A × B × H, мм | Размер I, мм | Размер d, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| zeta60102 | КАТ М20 | M20х1,5 | 78×28×32 | 120×51,5×43 | 17,5 | 15,5 | Под заказ |
518.51
|
|
| zeta60103 | КАТ М25 | M25х1,5 | 94×33×39 | 140×58,5×51 | 20 | 20,5 | Под заказ |
737.44
|
|
| zeta60104 | КАТ М32 | M32х1,5 | 112×40×46 | 164×68×55 | 25 | 25,4 | Под заказ |
930.75
|

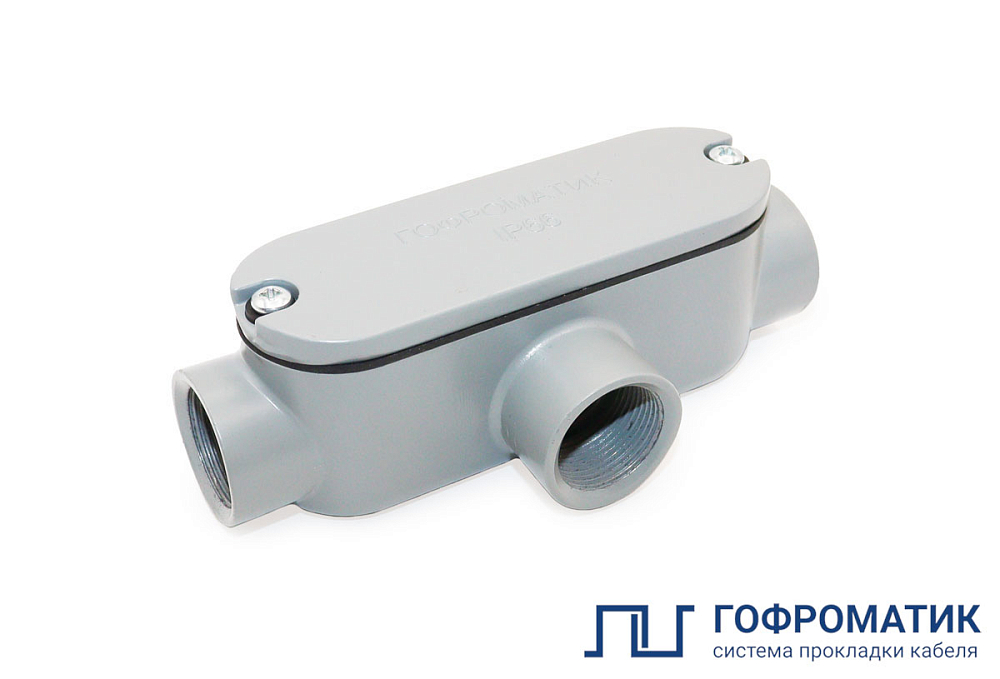

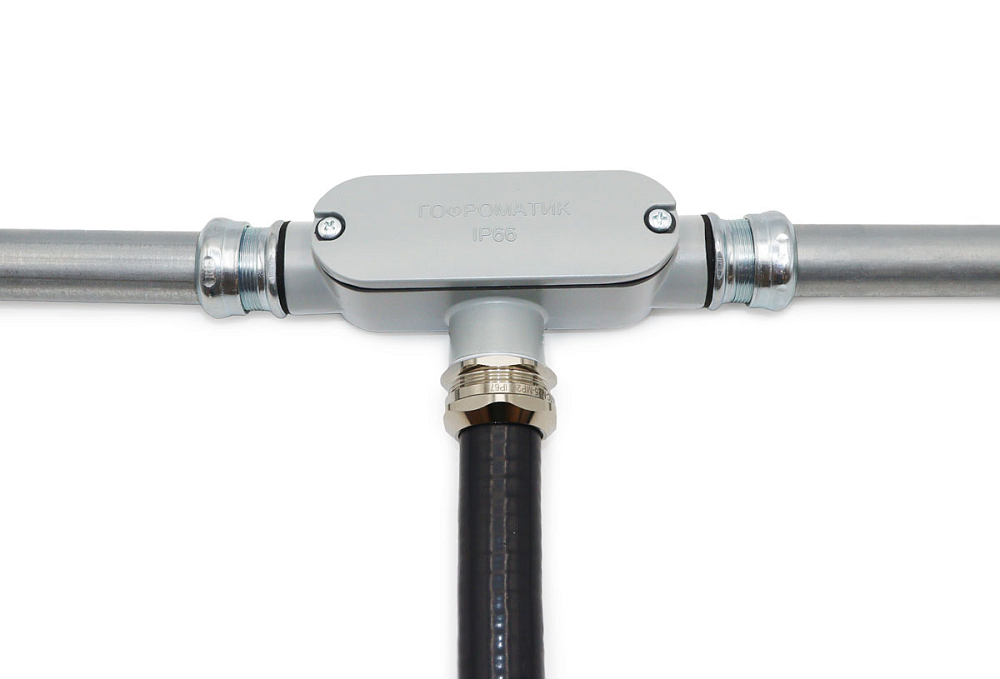

Коробки протяжные Т-образные ГОФРОМАТИК из алюминиевого сплава предназначены для ответвления, соединения и облегчения протяжки проводов и кабелей при монтаже жестких металлических труб и гибких металлорукавов. Применяются для монтажа как внутри помещений, так и снаружи.
Оснащенные съемной крышкой, коробки выполняют роль технологических окон в трубной системе, позволяя разбить протяженные и сложные участки кабельной трассы на монтажные сегменты для быстрого доступа к системе. Это облегчает протяжку, минимизирует трение и исключает риск повреждения изоляции кабеля.
Коробки обеспечивают надежную защиту кабельных разветвлений и соединений от коррозии, ультрафиолетового излучения и жестких механических воздействий. Благодаря резиновому уплотнителю по периметру крышки и дополнительным уплотнительным элементам под крепежными винтами достигается степень защиты IP66, предотвращающая попадание влаги и пыли внутрь корпуса.

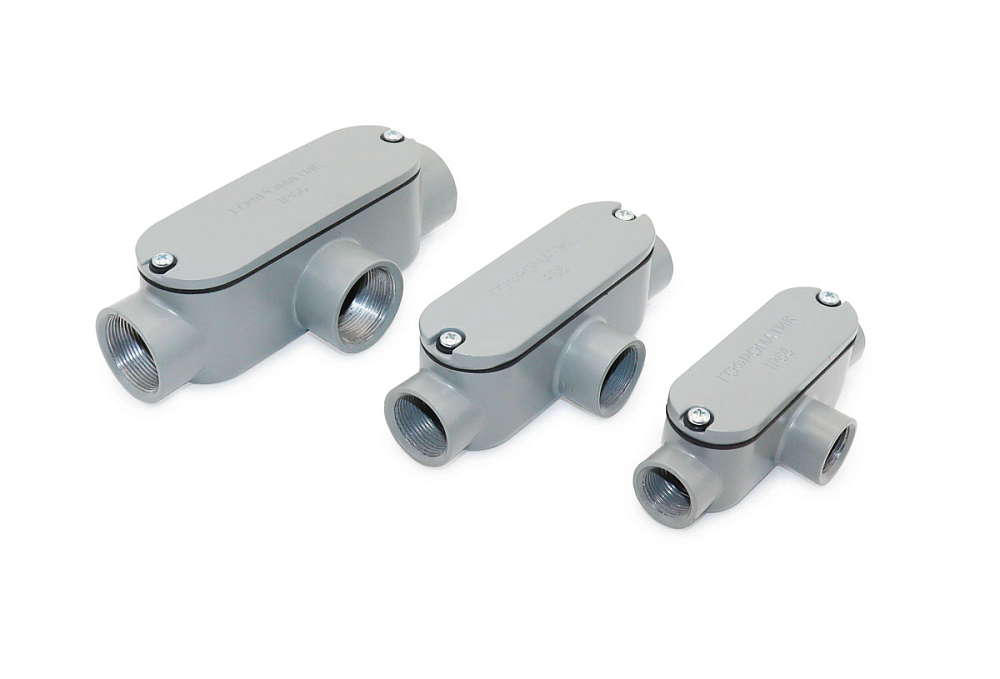

Конструкция коробки имеет Т-образную форму с тремя отводами, на которых нарезана метрическая резьба для надежного соединения.
Преимущества:
- Широкий температурный диапазон.
- Высокая коррозионная стойкость.
- Обладает высокой степенью защиты.
- Отводы с метрической резьбой.
- Обеспечивает защиту кабеля от электромагнитных помех.

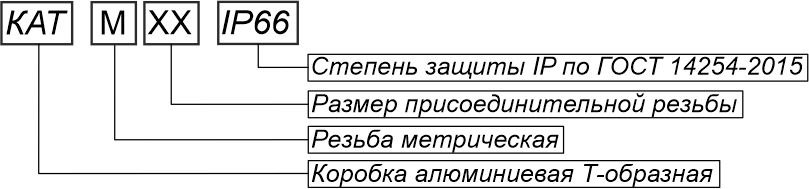

Расшифровка обозначения элемента:

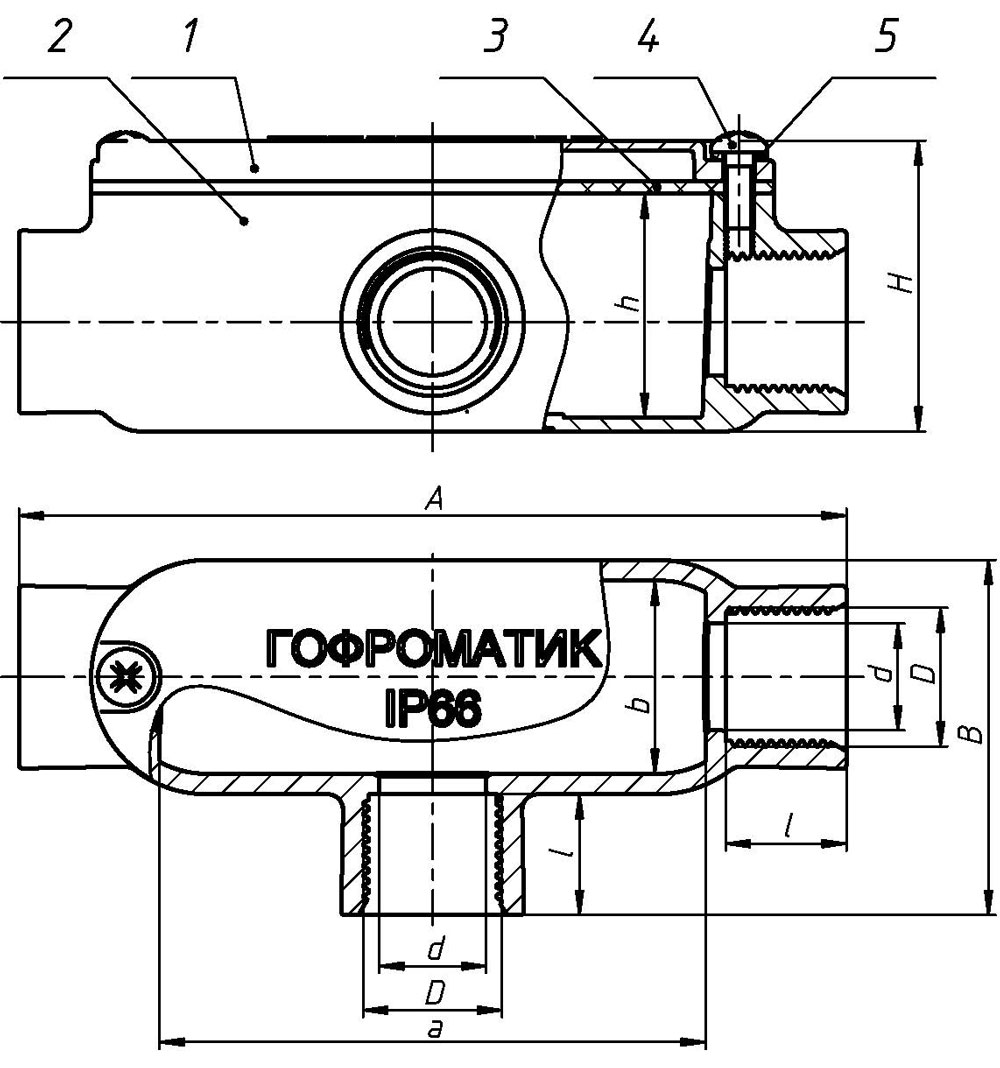

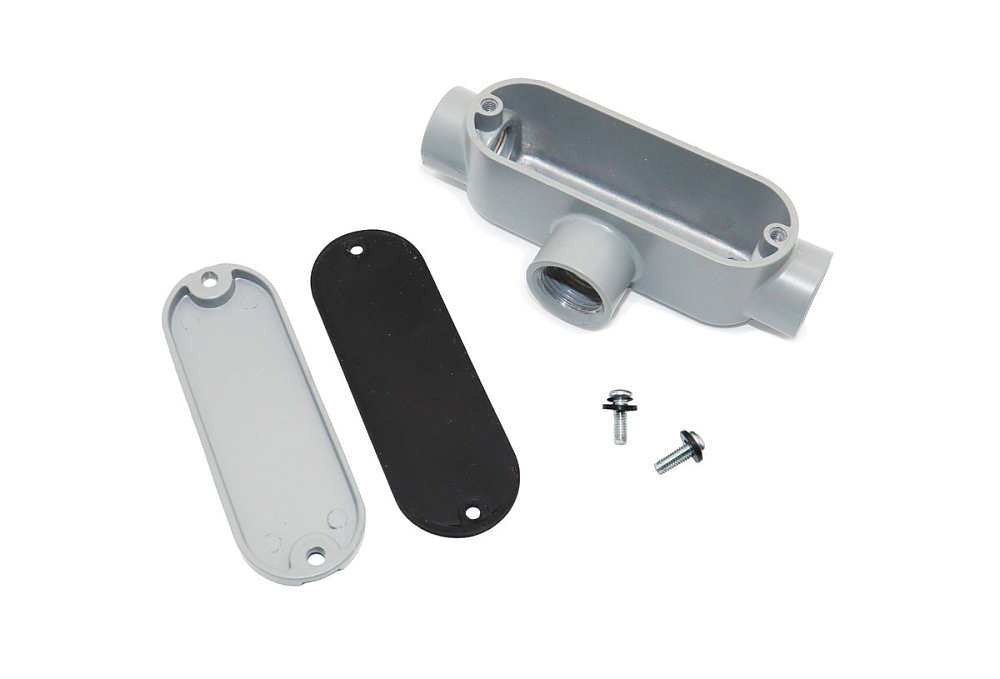

Особенности конструкции
- Крышка.
- Корпус.
- Уплотнитель.
- Винт.
- Уплотнение винтов.
Вид изделия
Коробка протяжнаяКлиматическое исполнение
УХЛ1, УХЛ5Покрытие
ПорошковоеМатериал
АлюминийТемпература эксплуатации
от -50 °С до +100 °ССтепень IP
IP66Изготавливается по
ТУ 27.12.40-072-99856433-2024Резьба отводов
Метрическая (М)Бренд
ГОФРОМАТИК
