Кабельные болтовые наконечники 2НБВ и 3НБВ (с V-образным расположением болтов)
| Артикул | Тип изделия | Рабочее напряжение | Номинальное сечение, мм2 | Диаметр контактного стержня, мм | Длина корпуса, мм | Наличие покрытия | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| zeta10553 | 2НБВ-1-100 | до 10 кВ | 25-50 | 10 | 62 | Гальваническое | 86 шт |
351.99
|
|
| zeta10552 | 2НБВ-1-005 | до 10 кВ | 25-50 | 10 | 62 | Нет | 10 466 шт |
331.25
|
|
| zeta10567 | 3НБВ-4-005 | до 10 кВ | 300/400 | 16 | 142 | Нет | 2 751 шт |
1895.24
|
|
| zeta10569 | 3НБВ-5-005 | до 10 кВ | 500/630 | 20 | 153 | Нет | 1 119 шт |
2608.76
|
|
| zeta10574 | 3НБВ-6-005 | до 10 кВ | 800 | 20 | 156 | Нет | Под заказ |
3453.95
|
Наконечники болтовые кабельные типа НБВ предназначены для оконцевания круглых алюминиевых и медных жил кабеля с СПЭ и бумажной маслопропитанной изоляцией до 10 кВ.
Закрепление наконечника на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Расшифровка обозначения элемента:

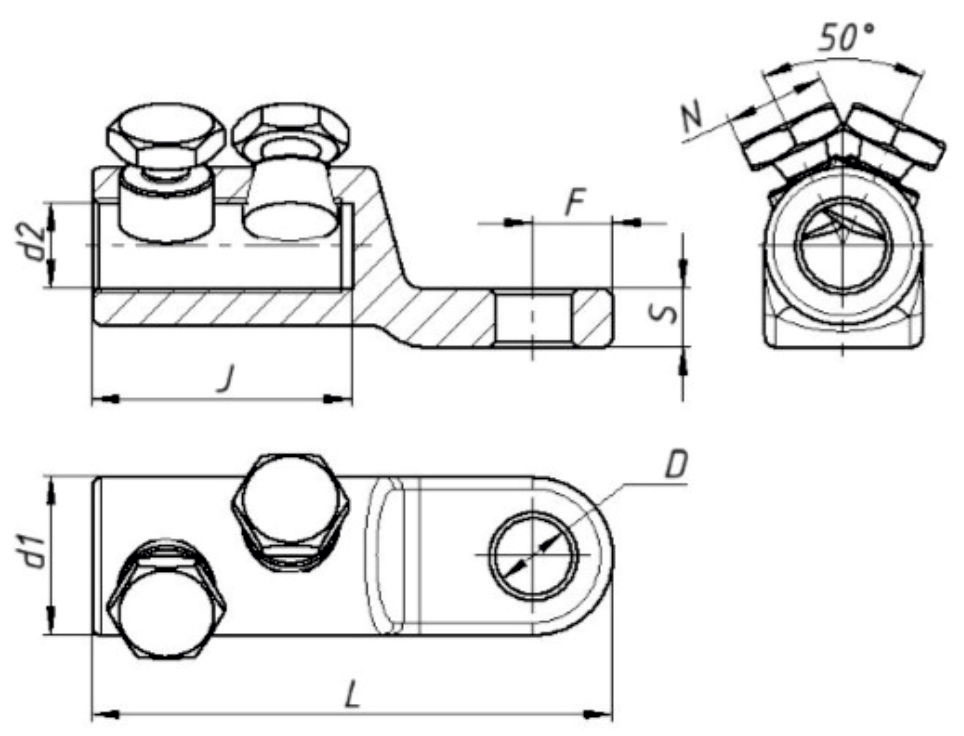

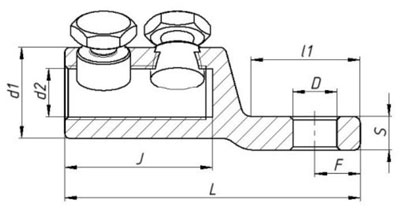

Особенности конструкции:
- V-образное расположение болтов наконечника 2НБВ и 3НБВ обеспечивает удобство монтажа и гарантирует механическую прочность соединения.
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Диаметр отверстия лопатки 2НБВ и 3НБВ представлен в нескольких вариантах 10,5; 13; 16,5 мм, под болт М10, М12, М16 соответственно.
- Лопатка болтового наконечника ЗЭТАРУС смещена относительно корпуса. Смещение позволяет установить на наконечник термоусаживаемую изоляционную манжету.
Вид изделия
Наконечник болтовойТип соединителя
НаконечникМетод монтажа
БолтовойМатериал болта
АлюминийКлиматическое исполнение
УХЛ 1, 5Гарантийный срок эксплуатации
25 летСрок службы
50 летМатериал
алюминийИзготавливается по
ТУ 27.33.13.120-034-99856433-2019Сертификат
РОСС RU.АД07.Н02021Бренд
ЗЭТАРУС
