Соединитель болтовой 4СБВ-3-005 (150-240) ЗЭТАРУС со срывными болтами
Соединитель болтовой 4СБВ-3-005 предназначен для соединения алюминиевых и медных жил кабеля с бумажной маслопропитанной и СПЭ изоляцией до 10кВ.
Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- На корпус соединителя нанесено гальваническое покрытие, защищающее от коррозии.
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Основные отличия СБВ - длинная пологая фаска, симметрично-центрированное отверстие, запрессованная перегородка.
- На болты соединителей нанесена специальная смазка, которая предназначена для снижения и стабилизации электрического сопротивления контактных соединений.

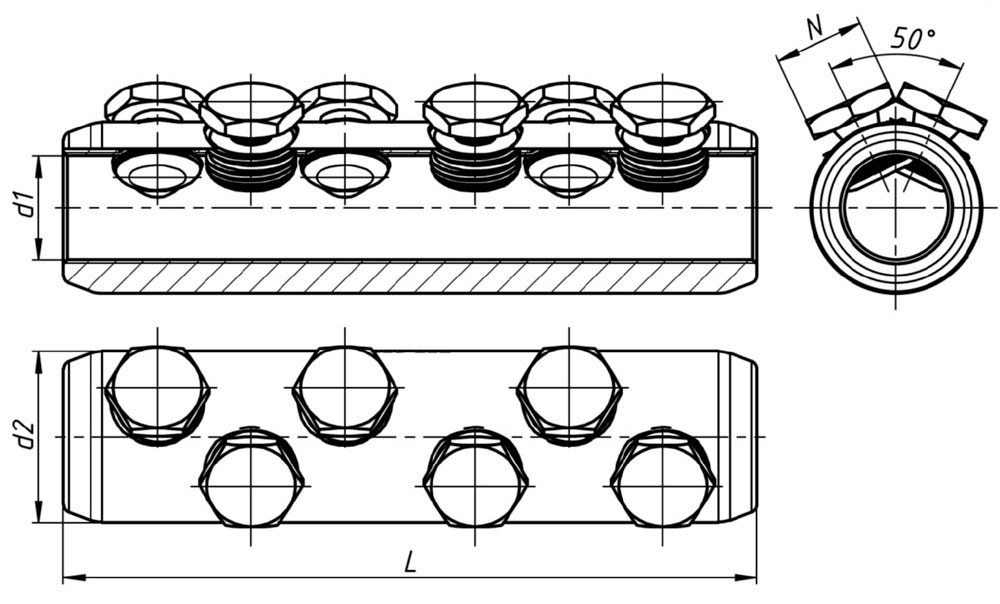

| Артикул | Тип изделия | Номинальное сечение | Размеры, мм | ||||
|---|---|---|---|---|---|---|---|
| d2 | d1 | J | L | B | |||
| zeta11048 | 4СБВ-3-005 | 150-240 | 20.9 | 37.7 | 54 | 110 | 17 |
Вид изделия:
Соединитель болтовой
Тип соединителя:
Соединитель
Метод монтажа:
Болтовой
Материал болта:
Алюминий
Номинальное сечение, мм2:
150-240
Бренд:
ЗЭТАРУС
Климатическое исполнение:
УХЛ 1, 5
Материал:
алюминий
Длина корпуса, мм:
110
Наличие покрытия:
Нет
Изготавливается по:
ТУ 27.33.13.120-034-99856433-2019
Сертификат:
РОСС RU.АД07.Н02021
