Болтовые соединители 4СБВ и 6СБВ с V-образным расположением болтов

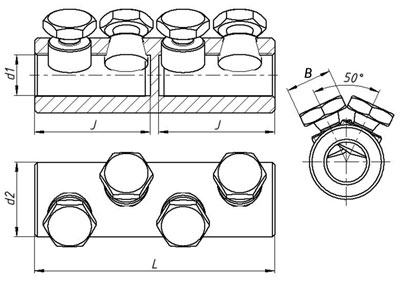

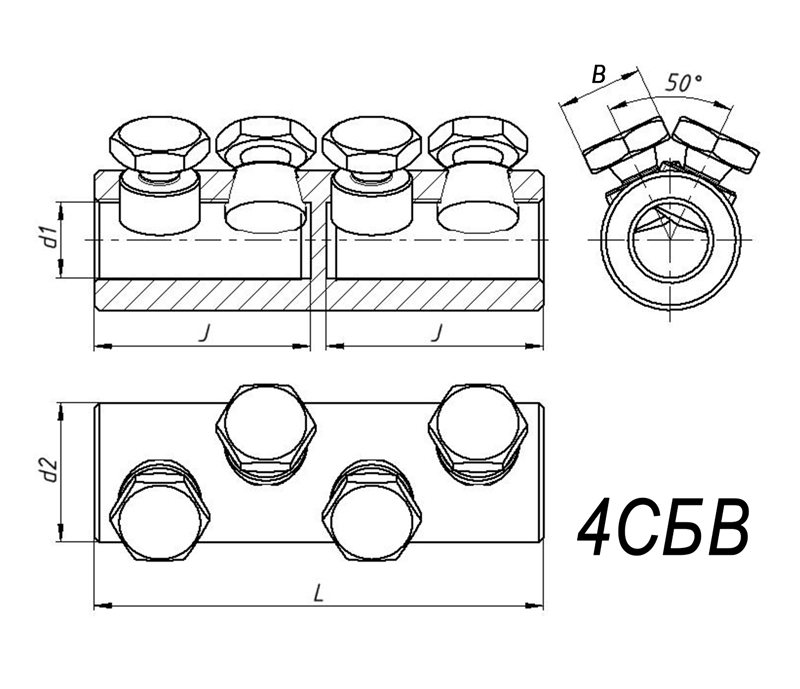

| Артикул | Тип изделия | Номинальное сечение, мм2 | d1, мм | d2, мм | J, мм | L, мм | N, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|---|
| zeta11046 | 4СБВ-1-005 | 25-50 | 10,9 | 20 | 34 | 70 | 12 | 1 380 шт |
314.28
251,42 ₽/шт
|
|
| zeta11047 | 4СБВ-2-005 | 70-120 | 14,9 | 28 | 45 | 93 | 17 | 5 703 шт |
797.03
605,74 ₽/шт
|
|
| zeta11048 | 4СБВ-3-005 | 150-240 | 20,2 | 38 | 56 | 114 | 19 | 2 847 шт |
1 191.71
905,70 ₽/шт
|
|
| zeta11052 | 6СБВ-4-005 | 300/400 | 25,5 | 42 | - | 170 | 22 | Под заказ |
1 922,76 ₽/шт
|
|
| zeta11054 | 6СБВ-5-005 | 500/630 | 33,5 | 50 | - | 200 | 22 | Под заказ |
2 516,44 ₽/шт
|
|
| zeta11056 | 6СБВ-6-005 | 800 | 36 | 52 | - | 200 | 22 | 260 шт |
2 570,78 ₽/шт
|
Соединители болтовые кабельные типа СБВ предназначены для соединения круглых алюминиевых и медных жил кабеля с СПЭ и бумажной маслопропитанной изоляцией до 10 кВ.
Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Расшифровка обозначения элемента:
Особенности конструкции:
- V-образное расположение болтов соединителей 4СБВ и 6СБВ обеспечивает удобство монтажа и гарантирует механическую прочность соединения.
- Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Симметрично-центрированное отверстие под кабельную жилу в корпусе соединителя.
- Корпус соединителя имеет длинную пологую фаску.
Вид изделия
Соединитель болтовойТип соединителя
СоединительМетод монтажа
БолтовойМатериал болта
АлюминийКлиматическое исполнение
УХЛ 1, 5Гарантийный срок эксплуатации
25 летСрок службы
50 летМатериал
АлюминийНаличие покрытия
НетИзготавливается по
ТУ 27.33.13.120-034-99856433-2019Бренд
ЗЭТАРУС
