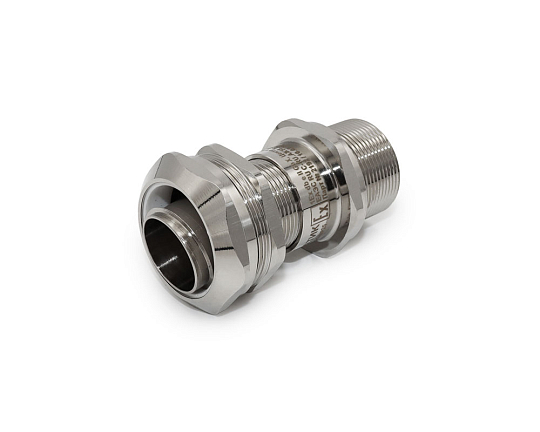

ВКВ2МР для небронированного кабеля в металлорукаве
Ех-кабельный ввод ВКВ2МР-НС-М50-38-МР50 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32282 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М50-38-МР50 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32281 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М50-33-МР50 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32278 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М50-33-МР50 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32277 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М50-33-МР40 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32274 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М50-33-МР40 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32273 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М40-33-МР50 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32270 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М40-33-МР50 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32269 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М40-33-МР40 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32266 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М40-33-МР40 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32265 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М40-26-МР40 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32262 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М40-26-МР40 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32261 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М40-26-МР38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32258 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М40-26-МР38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32257 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М40-26-МР35 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32254 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М40-26-МР35 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32253 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М40-26-МР32 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32250 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М40-26-МР32 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32249 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М32-26-МР40 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32246 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М32-26-МР40 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32245 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М32-26-МР38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32242 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М32-26-МР38 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32241 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М32-26-МР35 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32238 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М32-26-МР35 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32237 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М32-26-МР32 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32234 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М32-26-МР32 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32233 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М32-20-МР35 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32230 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М32-20-МР35 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32229 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М32-20-МР32 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32226 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М32-20-МР32 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32225 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М32-20-МР25 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32222 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М32-20-МР25 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32221 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М25-20-МР35 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32218 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М25-20-МР35 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32217 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М25-20-МР32 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32214 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М25-20-МР32 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32213 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М25-20-МР25 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32210 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М25-20-МР25 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32209 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М25-14-МР22 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32206 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М25-14-МР22 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32205 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М25-14-МР20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32202 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М25-14-МР20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32201 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М25-14-МР18 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32198 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М25-14-МР18 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32197 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М25-13-МР15 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32194 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М25-13-МР15 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32193 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М20-14-МР22 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32190 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М20-14-МР22 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32189 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НС-М20-14-МР20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32186 Остаток: Под заказЕх-кабельный ввод ВКВ2МР-НР-М20-14-МР20 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta32185 Остаток: Под заказ| Артикул | Тип изделия | Условный проход металлорукава | Типоразмер резьбы | Макс. диаметр отверстия в оболочке, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|
| zeta32282 | ВКВ2МР-НС-М50-38-МР50 | 50 мм | М50х1,5 | 50,2-50,7 | Под заказ |
19239.14
|
|
| zeta32281 | ВКВ2МР-НР-М50-38-МР50 | 50 мм | М50х1,5 | 50,2-50,7 | Под заказ |
19239.14
|
|
| zeta32278 | ВКВ2МР-НС-М50-33-МР50 | 50 мм | М50х1,5 | 50,2-50,7 | Под заказ |
19682.13
|
|
| zeta32277 | ВКВ2МР-НР-М50-33-МР50 | 50 мм | М50х1,5 | 50,2-50,7 | Под заказ |
19682.13
|
|
| zeta32274 | ВКВ2МР-НС-М50-33-МР40 | 40 мм | М50х1,5 | 50,2-50,7 | Под заказ |
16585.05
|
|
| zeta32273 | ВКВ2МР-НР-М50-33-МР40 | 40 мм | М50х1,5 | 50,2-50,7 | Под заказ |
16585.05
|
|
| zeta32270 | ВКВ2МР-НС-М40-33-МР50 | 50 мм | М40х1,5 | 40,2-40,7 | Под заказ |
16447.60
|
|
| zeta32269 | ВКВ2МР-НР-М40-33-МР50 | 50 мм | М40х1,5 | 40,2-40,7 | Под заказ |
16447.60
|
|
| zeta32266 | ВКВ2МР-НС-М40-33-МР40 | 40 мм | М40х1,5 | 40,2-40,7 | Под заказ |
13350.56
|
|
| zeta32265 | ВКВ2МР-НР-М40-33-МР40 | 40 мм | М40х1,5 | 40,2-40,7 | Под заказ |
13350.56
|
|
| zeta32262 | ВКВ2МР-НС-М40-26-МР40 | 40 мм | М40х1,5 | 40,2-40,7 | Под заказ |
14240.33
|
|
| zeta32261 | ВКВ2МР-НР-М40-26-МР40 | 40 мм | М40х1,5 | 40,2-40,7 | Под заказ |
14240.33
|
|
| zeta32258 | ВКВ2МР-НС-М40-26-МР38 | 38 мм | М40х1,5 | 40,2-40,7 | Под заказ |
14160.13
|
|
| zeta32257 | ВКВ2МР-НР-М40-26-МР38 | 38 мм | М40х1,5 | 40,2-40,7 | Под заказ |
14160.13
|
|
| zeta32254 | ВКВ2МР-НС-М40-26-МР35 | 35 мм | М40х1,5 | 40,2-40,7 | Под заказ |
13820.26
|
|
| zeta32253 | ВКВ2МР-НР-М40-26-МР35 | 35 мм | М40х1,5 | 40,2-40,7 | Под заказ |
13820.26
|
|
| zeta32250 | ВКВ2МР-НС-М40-26-МР32 | 35 мм | М40х1,5 | 40,2-40,7 | Под заказ |
14163.95
|
|
| zeta32249 | ВКВ2МР-НР-М40-26-МР32 | 32 мм | М40х1,5 | 40,2-40,7 | Под заказ |
14163.95
|
|
| zeta32246 | ВКВ2МР-НС-М32-26-МР40 | 40 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11929.91
|
|
| zeta32245 | ВКВ2МР-НР-М32-26-МР40 | 40 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11929.91
|
|
| zeta32242 | ВКВ2МР-НС-М32-26-МР38 | 38 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11853.59
|
|
| zeta32241 | ВКВ2МР-НР-М32-26-МР38 | 38 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11853.59
|
|
| zeta32238 | ВКВ2МР-НС-М32-26-МР35 | 35 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11509.89
|
|
| zeta32237 | ВКВ2МР-НР-М32-26-МР35 | 35 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11509.89
|
|
| zeta32234 | ВКВ2МР-НС-М32-26-МР32 | 32 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11853.59
|
|
| zeta32233 | ВКВ2МР-НР-М32-26-МР32 | 32 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11853.59
|
|
| zeta32230 | ВКВ2МР-НС-М32-20-МР35 | 35 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11150.95
|
|
| zeta32229 | ВКВ2МР-НР-М32-20-МР35 | 35 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11150.95
|
|
| zeta32226 | ВКВ2МР-НС-М32-20-МР32 | 32 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11425.88
|
|
| zeta32225 | ВКВ2МР-НР-М32-20-МР32 | 32 мм | М32х1,5 | 32,2-32,7 | Под заказ |
11425.88
|
|
| zeta32222 | ВКВ2МР-НС-М32-20-МР25 | 25 мм | М32х1,5 | 32,2-32,7 | Под заказ |
8745.09
|
|
| zeta32221 | ВКВ2МР-НР-М32-20-МР25 | 25 мм | М32х1,5 | 32,2-32,7 | Под заказ |
8745.09
|
|
| zeta32218 | ВКВ2МР-НС-М25-20-МР35 | 35 мм | М25х1,5 | 25,2-25,7 | Под заказ |
9608.10
|
|
| zeta32217 | ВКВ2МР-НР-М25-20-МР35 | 35 мм | М25х1,5 | 25,2-25,7 | Под заказ |
9608.10
|
|
| zeta32214 | ВКВ2МР-НС-М25-20-МР32 | 32 мм | М25х1,5 | 25,2-25,7 | Под заказ |
9883.08
|
|
| zeta32213 | ВКВ2МР-НР-М25-20-МР32 | 32 мм | М25х1,5 | 25,2-25,7 | Под заказ |
9883.08
|
|
| zeta32210 | ВКВ2МР-НС-М25-20-МР25 | 25 мм | М25х1,5 | 25,2-25,7 | Под заказ |
7202.25
|
|
| zeta32209 | ВКВ2МР-НР-М25-20-МР25 | 25 мм | М25х1,5 | 25,2-25,7 | Под заказ |
7202.25
|
|
| zeta32206 | ВКВ2МР-НС-М25-14-МР22 | 22 мм | М25х1,5 | 25,2-25,7 | Под заказ |
6052.76
|
|
| zeta32205 | ВКВ2МР-НР-М25-14-МР22 | 22 мм | М25х1,5 | 25,2-25,7 | Под заказ |
6052.76
|
|
| zeta32202 | ВКВ2МР-НС-М25-14-МР20 | 20 мм | М25х1,5 | 25,2-25,7 | Под заказ |
6388.88
|
|
| zeta32201 | ВКВ2МР-НР-М25-14-МР20 | 20 мм | М25х1,5 | 25,2-25,7 | Под заказ |
6388.88
|
|
| zeta32198 | ВКВ2МР-НС-М25-14-МР18 | 18 мм | М25х1,5 | 25,2-25,7 | Под заказ |
5651.85
|
|
| zeta32197 | ВКВ2МР-НР-М25-14-МР18 | 18 мм | М25х1,5 | 25,2-25,7 | Под заказ |
5651.85
|
|
| zeta32194 | ВКВ2МР-НС-М25-13-МР15 | 15 мм | М25х1,5 | 25,2-25,7 | Под заказ |
5392.15
|
|
| zeta32193 | ВКВ2МР-НР-М25-13-МР15 | 15 мм | М25х1,5 | 25,2-25,7 | Под заказ |
5392.15
|
|
| zeta32190 | ВКВ2МР-НС-М20-14-МР22 | 22 мм | М20х1,5 | 20,2-20,7 | Под заказ |
5079.00
|
|
| zeta32189 | ВКВ2МР-НР-М20-14-МР22 | 22 мм | М20х1,5 | 20,2-20,7 | Под заказ |
5079.00
|
|
| zeta32186 | ВКВ2МР-НС-М20-14-МР20 | 20 мм | М20х1,5 | 20,2-20,7 | Под заказ |
5415.05
|
|
| zeta32185 | ВКВ2МР-НР-М20-14-МР20 | 20 мм | М20х1,5 | 20,2-20,7 | Под заказ |
5415.05
|
Ex-вводы ВКВ2МР Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в металлорукаве в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения металлорукава и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВ2МР выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Для фиксации кабельного ввода в корпусе оборудовани с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы типа ВКВ2МР соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков
- Для Ex-вводов типа ВКВ2МР-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6
по ГОСТ 9.303-84; - для Ex-вводов типа ВКВ2МР-Н[Х] – из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ2МР изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВ2МР-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВ2МР-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ2МР изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВ2ТН предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
Состав комплекта:
1. Корпус ввода2. Кабельный уплотнитель
3. Заглушка
4. Антифрикционное кольцо
5. Нажимной штуцер
6. Оконцеватель металлорукава
7. Уплотнитель металлорукава
8. Накидная гайка
Вид изделия
Ех-кабельный ввод для металлорукаваКлиматическое исполнение
УХЛ 1Маркировка взрывозащиты
1Ex db e II Gb XМатериал
Нержавеющая стальСтепень IP
IP68Изготавливается по
ТУ 27.33.13.130-048-99856433-2021Сертификат
ЕАЭС RU C-RU.АЖ58.В.01664/21Бренд
ГОФРОМАТИК
